CDM10V

最酷的调光解决方案 0-10 V
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CDM10V
CDM10V
每件.
数据手册

商品详情

  • Dimm-to-Off
    Disabled/Enabled
  • Iout
    5 mA
  • VS
    25 V
  • Duty Cycle min
    1 %, 2 %, 5 %, 10 %
  • Type
    0-10V Dimming Interface IC
  • Dimmer/Resistor Bias Current
    50 µA, 100 µA, 200 µA, 500 µA
  • Dimming hysteresis
    no
  • Output Frequency (PWM)
    0.2 kHz, 0.5 kHz, 1 kHz, 2 kHz
  • Budgetary Price €/1k
    0.21
受到推崇的
OPN
CDM10VXTSA1
产品状态 active and preferred
英飞凌封装名称

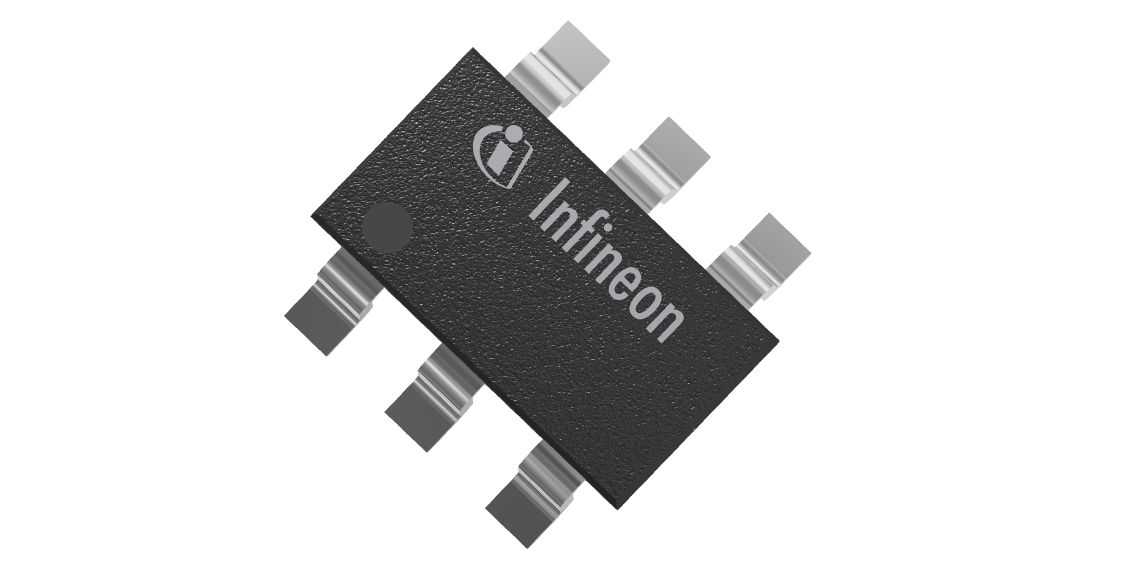

PG-SOT23-6
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-SOT23-6
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
CDM10V 是一款完全集成的 0-10V 调光接口 IC，采用 6 针 SOT 封装，可满足小型 PCB 上的空间要求。该 IC 可用于将基于模拟电压的信号从 0-10V 调光器或电位器传输到照明控制器 IC 的调光或 PWM 输入，以基于电流的 PWM 信号的形式驱动外部光耦合器。

特性

  • 最小占空比：1%、2% 5%、10%
  • PWM 输出频率 200 Hz-2kHz
  • 调光器/电阻偏置电流 50µA-500µA
  • 调光至关闭：禁用/启用

产品优势

  • 可编程
  • 透明 PWM 模式
  • 减少 BOM 和 PCB 空间
  • 器件间差异最小

应用
