CLD5098EP
按需供应
符合RoHS标准
无铅

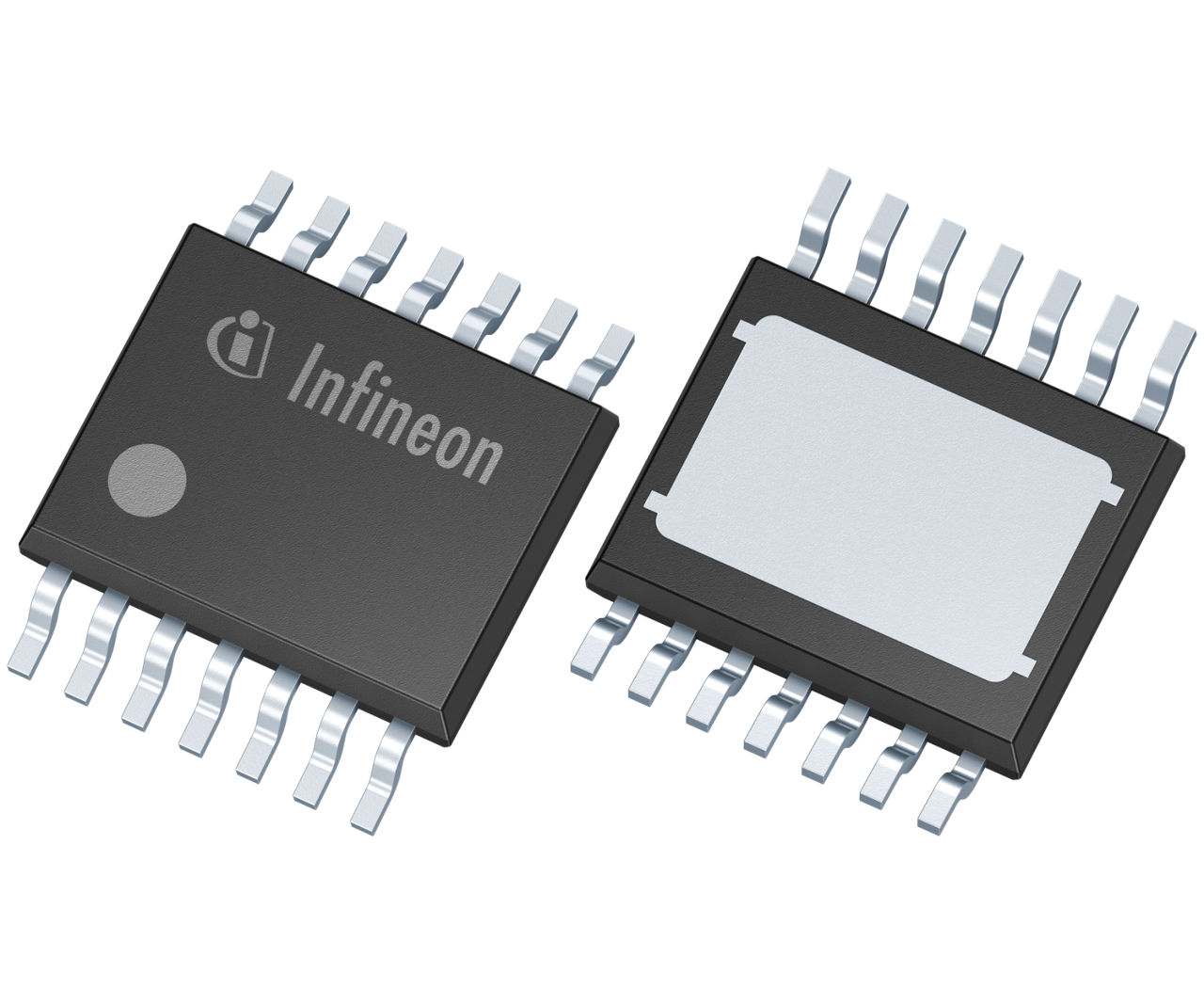

CLD5098EP

该器件为多拓扑 DC-DC 控制器，内置完善保护功能。
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CLD5098EP
CLD5098EP
数据手册

商品详情

  • fSW 范围
    100 kHz 至 500 kHz
  • Iq
    10 µA
  • PWM
    Yes
  • VS 范围
    4.5 V 至 45 V
  • 公差
    3.3 %
  • 工作温度 范围
    -40 °C 至 150 °C
  • 打开负载检测
    Yes
  • 拓扑结构
    Buck, boost, buck-boost, SEPIC, flyback
  • 目前计划的可用性至少到
    2037
  • 短路保护
    Yes
  • 调光
    Analog and Digital
OPN
CLD5098EPXUMA1
产品状态 on request
英飞凌封装名称 PG-TSDSO-14
封装名 N/A
封装尺寸 3000
封装类型 TAPE & REEL
湿度 2a
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 PG-TSDSO-14
封装名 -
封装尺寸 3000
封装类型 TAPE & REEL
湿度 2a
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
CLD5097EP 控制器通过调整外部元件，灵活适配升压、降压、升降压、SEPIC、反激式多种拓扑结构。产品易用性强、应用场景广泛，无 SPI 通信接口，但硬件功能配置齐全。CLD5097EP 非常适合需要诊断功能、模拟/数字调光及DC-DC 升压架构的应用场景，例如日间行车灯、远低光灯集成灯具等车载照明。

特性

  • 多通道多拓扑 DC-DC 控制器
  • 恒流输出
  • 恒压稳压
  • 宽输入电压范围：4.5V - 45V
  • 超低关断静态电流：Iq_OFF < 10 μA
  • 开关频率范围：100 至 500 kHz
  • 支持外部时钟源同步
  • 模拟调光：可调节 LED 平均电流
  • 开路检测保护
  • 对地短路保护
  • 输出过压保护
  • 内置软启动电路

应用
