不建议用于新设计
符合RoHS标准
无铅

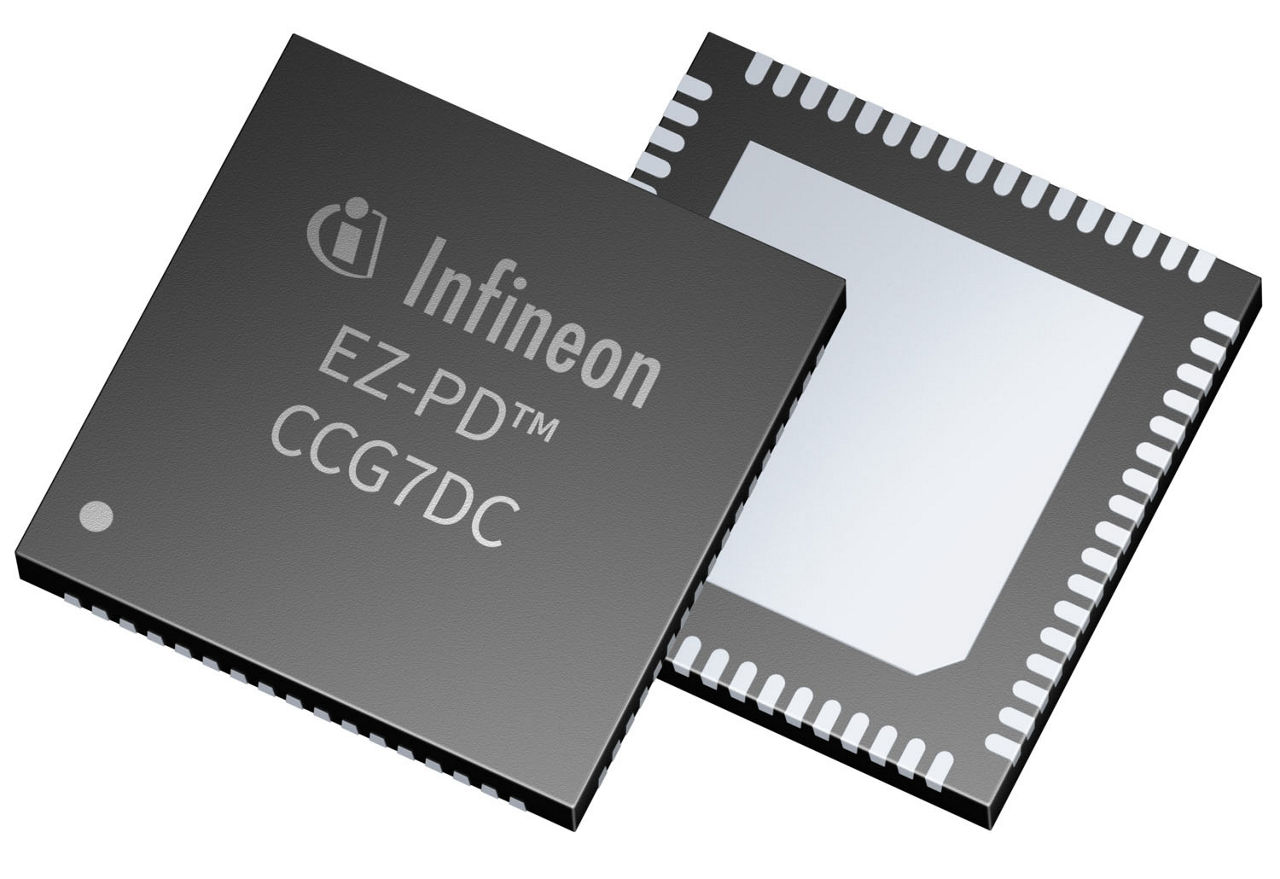

CYPD7271-68LQXQT

PG-VQFN-68 卷带包装双通道 PD 控制器，带有 DC-DC 转换器，可编程用于源应用
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPD7271-68LQXQT
CYPD7271-68LQXQT
数据手册

商品详情

  • GPIOs
    19
  • SRAM
    16 kByte
  • USB Standard
    USB-PD 3.2
  • VBUS Short Protection
    Y
  • VCONN FET
    Y
  • Product Category
    AC-DC DC-DC PD solutions
  • Product Description
    Dual-port USB-C power delivery and DC-DC controller
  • Protection features (OVP, OCP, SCP and ESD)
    Y
  • Package Type
    68-pin QFN
  • Peak Reflow Temp
    260 °C
  • Operating Temperature
    -40 °C to 105 °C
  • Operating Voltage
    4 V to 24 V
  • Applications
    Multi-port consumer charging applications
  • Temperature grade
    Extended Industrial
  • Family
    EZ-PD™ CCG7DC
  • Software Tools
    EZ-PD™ Configuration , ModusToolBox™
  • Flash
    128 kByte
OPN
CYPD7271-68LQXQT
产品状态 not for new design
英飞凌封装名称
PG-VQFN-68
封装名 QFN-68 (002-31802)
包装尺寸 2000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称
PG-VQFN-68
封装名 QFN-68 (002-31802)
包装尺寸 2000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
CYPD7271-68LQXQT 是英飞凌高度集成的双端口 USB-C 电力输送 (PD) 解决方案的卷轴包装选项，带有集成的 DC-DC 控制器。它采用68-QFN封装，用于USB-C PD电源应用。

特性

  • ARM ®  Cortex ® -M0 32 位 MCU
  • 128 KB 闪存、32 KB ROM、16KB SRAM
  • USB PD 和 DC-DC
  • PD 3.1 SPR PPS
  • 降压-升压和降压转换器
  • FCCM 和 DCM
  • 150 kHz - 600 kHz
  • I2C 和 CC 引导加载程序
  • I2C、PWM、ADC、GPIO
  • 动态负载共享
  • 卷带包装
  • 由 PSOC™ Creator 4.3 支持

产品优势

  • 高度可编程的模拟和数字
  • 高度集成的 USB-PD 和 DC-DC
  • 支持现场升级
