现货，推荐
符合RoHS标准

F3L500R12W3H7_H20

1200 V、500 A 三电平 NPC2 IGBT 模块
数据手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L500R12W3H7_H20
F3L500R12W3H7_H20
每件.
数据手册

商品详情

  • IC(nom) / IF(nom)
    510 A
  • IC max
    510 A
  • VCE(sat) (Tvj=25°C typ)
    1.69 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • Housing
    EasyPACK™ 3B
  • Dimensions (length)
    110 mm
  • Dimensions (width)
    62 mm
  • Technology
    IGBT7 - H7
  • Features
    PressFIT
  • Voltage Class max
    1200 V
  • Qualification
    Industrial
  • Configuration
    3-level
受到推崇的
OPN
F3L500R12W3H7H20BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-EASY3B
封装名 N/A
包装尺寸 8
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 AG-EASY3B
封装名 -
包装尺寸 8
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

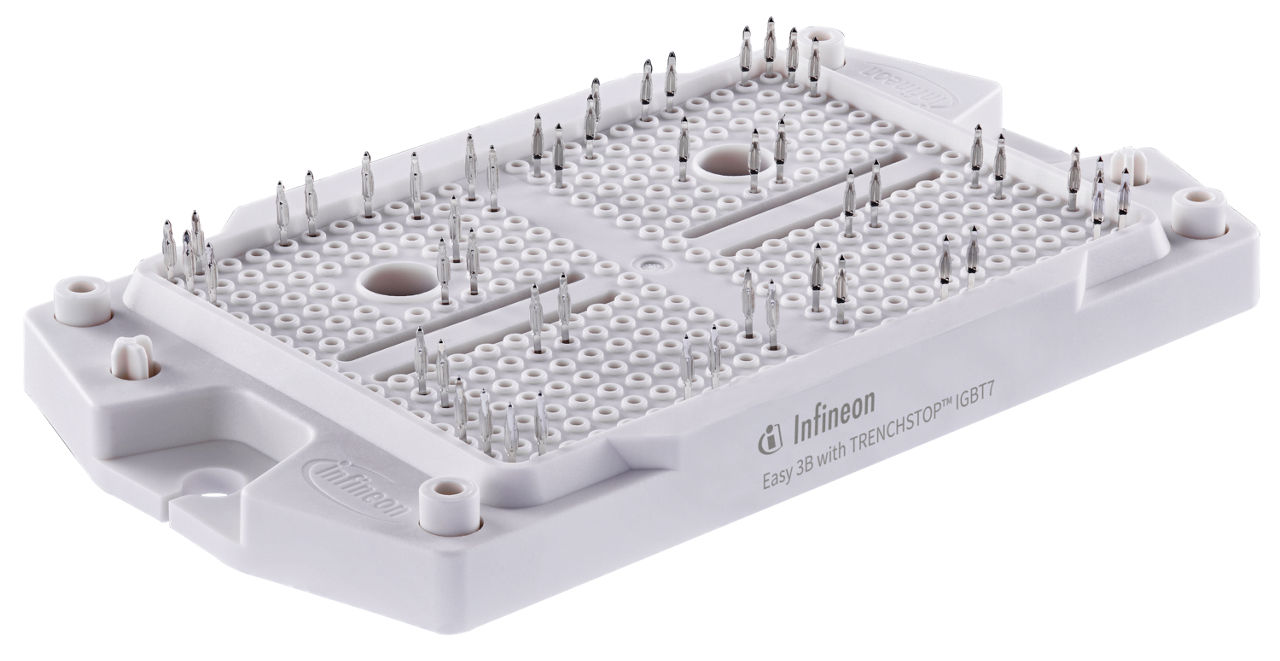

EasyPACK ™ 3B 1200 V、500 A 3 级 NPC2 IGBT 模块，带有 TRENCHSTOP ™ IGBT H7、EC7、S7、快速二极管、大电流引脚和 NTC。

特性

  • Easy 系列，高度 12 毫米
  • 极低的杂散电感
  • 过载能力高达 175°C
  • 大电流引脚

产品优势

  • 易于设计
  • 提高功率密度
  • 降低系统成本
