FF600R12KE4
现货，推荐
符合RoHS标准

FF600R12KE4

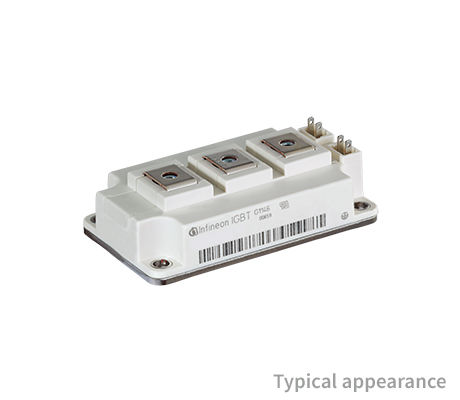

1200 V、600 A 半桥 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF600R12KE4
FF600R12KE4
数据手册


商品详情

  • IC(nom) / IF(nom)
    600 A
  • 最高 IC
    600 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.85 V
  • 封装
    62 mm
  • 尺寸 (length)
    106.4 mm
  • 尺寸 (width)
    61.4 mm
  • 技术
    IGBT4 - E4
  • 拓扑结构
    half-bridge
  • 最高 电压等级
    1200 V
  • 质量等级
    Industrial

推荐的
OPN
FF600R12KE4BOSA1
产品状态 active and preferred
英飞凌封装名称 AG-62MMHB
封装名 N/A
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
封装产地
HU
晶圆产地
AT,DE,MY

产品状态
Active
英飞凌封装名称 AG-62MMHB
封装名 -
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
HU
晶圆产地
AT,DE,MY
62毫米1200V/600A双路低饱和压降快开沟槽型IGBT模块，搭载TRENCHSTOP™第七代IGBT与发射极控制二极管也可作为具有公共发射极的变体： FF600R12KE4_E 。

特性

  • Tvj op = 150°C
  • 电气、电子设备中限制使用某些有害物质指令合规
  • 4 kV交流1分钟绝缘
  • 采用CTI封装> 400
  • 高爬电距离和间隙
  • UL/CSA 认证。 符合 UL1557 E83336
