FF900R17ME7W_B11

1700 V、900 A 双 IGBT 模块
数据手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF900R17ME7W_B11
FF900R17ME7W_B11
每件.
数据手册

商品详情

  • IC(nom) / IF(nom)
    900 A
  • IC max
    900 A
  • VCE(sat) (Tvj=25°C typ)
    1.67 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    2.34 V
  • Housing
    EconoDUAL™ 3
  • Dimensions (length)
    152 mm
  • Dimensions (width)
    62 mm
  • Technology
    IGBT7 - E7
  • Features
    Wave structure, PressFIT
  • Voltage Class max
    1700 V
  • Qualification
    Industrial
  • Configuration
    half-bridge
受到推崇的
OPN
FF900R17ME7WB11BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONOD
封装名 N/A
包装尺寸 6
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 AG-ECONOD
封装名 -
包装尺寸 6
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

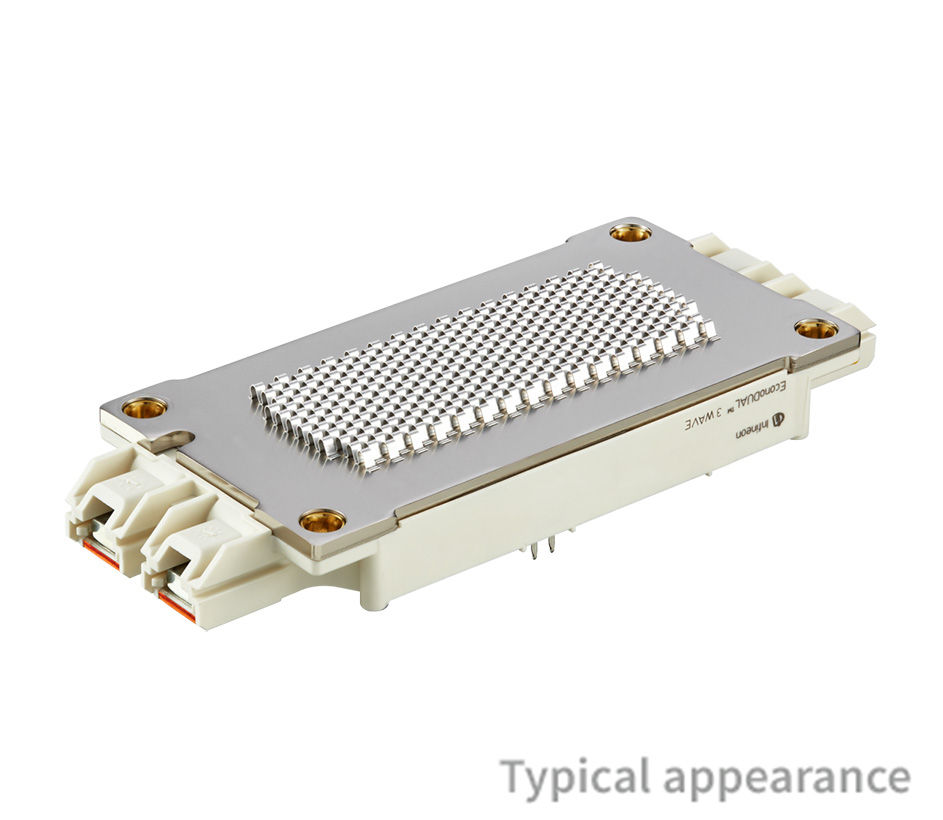

EconoDUAL ™ 3 1700 V、900 A 双 TRENCHSTOP ™ IGBT7 模块，带有发射极控制的 7 个二极管、NTC、PressFIT 接触技术和底板上的波形结构。

特性

  • 底板上的波浪结构
  • 最高功率密度
  • 一流的 VCEsat
  • Tvj op = 175°C 过载
  • 改进的终端
  • PressFIT 控制引脚和螺丝电源端子
  • 集成NTC温度传感器
  • 隔离底板
  • 采用模制端子的紧凑而坚固的设计

产品优势

  • 针对直接液冷散热器进行了优化
  • 相同框架尺寸下更高的逆变器输出电流
  • 避免 IGBT 模块并联
  • 通过简化逆变器系统降低系统成本
  • 组装简单且可靠
  • 高互连可靠性
