现货，推荐
符合RoHS标准

FP100R07N3E4

650 V、100 A PIM三相输入整流器IGBT模块
数据手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP100R07N3E4
FP100R07N3E4
每件.
数据手册

商品详情

  • IC(nom) / IF(nom)
    100 A
  • IC max
    100 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • 封装
    EconoPIM™ 3
  • 尺寸 (length)
    122 mm
  • 尺寸 (width)
    62 mm
  • 技术
    IGBT4 - E4
  • 特性
    Solder pin
  • 电压等级 max
    650 V
  • 认证标准
    Industrial
  • 配置
    PIM
推荐的
OPN
FP100R07N3E4BOSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONO3B
封装名 N/A
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 AG-ECONO3B
封装名 -
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EconoPIM ™ 3 650 V、100 A 三相 IGBT 模块，带有 Trench/Fieldstop IGBT4、发射极控制二极管和 NTC。

特性

  • 增加阻断电压。有能力。< 650 V
  • 高电流密度
  • Tvj op = 150°C
  • VCEsat具有正温度。系数。
  • 集成NTC温度传感器
  • 铜底板
  • 焊接接触技术
  • 标准外壳

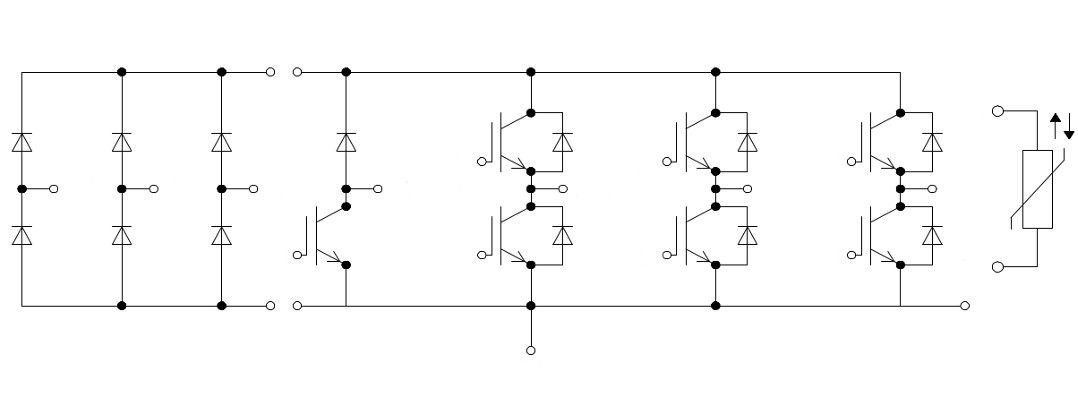

图表

EconoPIM3
EconoPIM3
EconoPIM3 EconoPIM3 EconoPIM3
×
