现货，推荐
符合RoHS标准

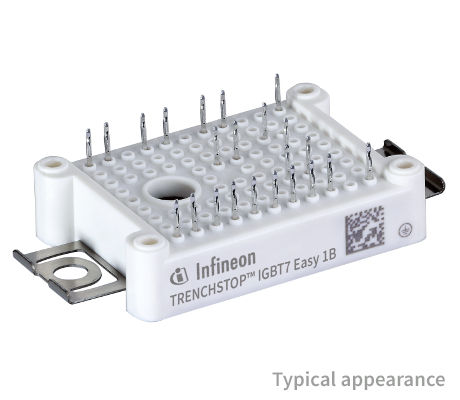

FP10R12W1T7P_B11

1200 V、10 A PIM IGBT模块
数据手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP10R12W1T7P_B11
FP10R12W1T7P_B11
每件.
数据手册

商品详情

  • IC(nom) / IF(nom)
    10 A
  • IC max
    10 A
  • VCE(sat) (Tvj=25°C typ)
    1.6 V
  • VF (Tvj=25°C typ)
    1.72 V
  • 封装
    EasyPIM™ 1B
  • 尺寸 (length)
    62.8 mm
  • 尺寸 (width)
    33.8 mm
  • 技术
    IGBT7 - T7
  • 特性
    PressFIT
  • 电压等级 max
    1200 V
  • 认证标准
    Industrial
  • 配置
    PIM
推荐的
OPN
FP10R12W1T7PB11BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-EASY1B
封装名 N/A
包装尺寸 30
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 AG-EASY1B
封装名 -
包装尺寸 30
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EasyPIM ™ 1B 1200 V、10 A 三相输入整流器 PIM（功率集成模块）IGBT 模块，采用 TRENCHSTOP ™ IGBT7、发射极控制 7 二极管、NTC、热界面材料（TIM）和 PressFIT 接触技术。

特性

  • 低 VCEsat
  • TRENCHSTOP ™ IGBT7
  • 过载运行可达 175°C
  • 2.5 kV AC 1min 绝缘
  • Al2O3 基板
  • 高功率密度
  • 紧凑设计
  • 焊接接触技术
