FP50R12KT4G
现货，推荐
符合RoHS标准

FP50R12KT4G

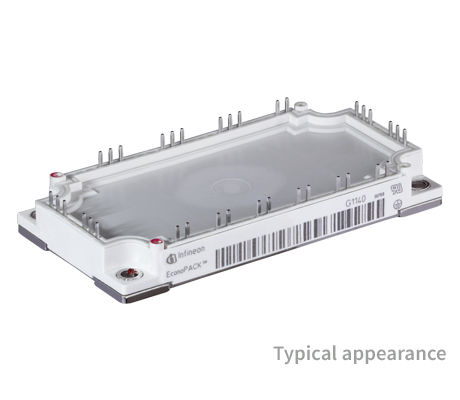

1200 V、50 A PIM三相输入整流器IGBT模块
数据手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP50R12KT4G
FP50R12KT4G
数据手册

商品详情

  • IC(nom) / IF(nom)
    50 A
  • 最高 IC
    50 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.7 V
  • 封装
    EconoPIM™ 3
  • 尺寸 (length)
    122 mm
  • 尺寸 (width)
    62 mm
  • 技术
    IGBT4 - T4
  • 最高 电压等级
    1200 V
  • 认证标准
    Industrial
  • 配置
    PIM
推荐的
OPN
FP50R12KT4GBOSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONO3B
封装名 N/A
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 AG-ECONO3B
封装名 -
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
EconoPIM ™ 3 1200 V、50 A 三相 IGBT 模块，带有快速 TRENCHSTOP ™ IGBT4、发射极控制二极管和 NTC。集成整流器和制动斩波器的 PIM（功率集成模块）可节省系统成本。它们有 Econo 2 和 Econo 3 外壳可供选择，也可配备焊接或 PressFIT 引脚。

特性

  • 低开关损耗
  • 低 VCEsat
  • Tvj op = 150°C
  • 正温度下的 VCEsat。系数。
  • Al2O3 基材
  • 高功率和热循环能力。
  • 集成NTC温度传感器
  • 铜底板
  • 焊接接触技术
  • 标准外壳
