FS150R07N3E4

650 V、150 A 六组 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS150R07N3E4
FS150R07N3E4
数据手册

商品详情

  • IC(nom) / IF(nom)
    150 A
  • IC max
    150 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • Housing
    EconoPACK™ 3
  • Dimensions (width)
    62 mm
  • Dimensions (length)
    122 mm
  • Technology
    IGBT4 - E4
  • Features
    Solder pin
  • Voltage Class max
    650 V
  • Qualification
    Industrial
  • Configuration
    Sixpack
受到推崇的
OPN
FS150R07N3E4BOSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONO3B
封装名 N/A
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-ECONO3B
封装名 -
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EconoPACK ™ 3 650 V、150 A 六组 IGBT 模块，具有低饱和度和快速 TRENCHSTOP ™ IGBT4、发射极控制 4 二极管和 NTC。也可提供采用 PressFIT 安装技术的变体：FS150R07N3E4_B11

特性

  • 增加阻断电压。有能力。< 650 V
  • 高短路能力
  • 自限制短路电流
  • Tvj op = 150°C
  • 集成NTC温度传感器
  • 焊接接触技术
  • 铜底板
  • 标准外壳

图表

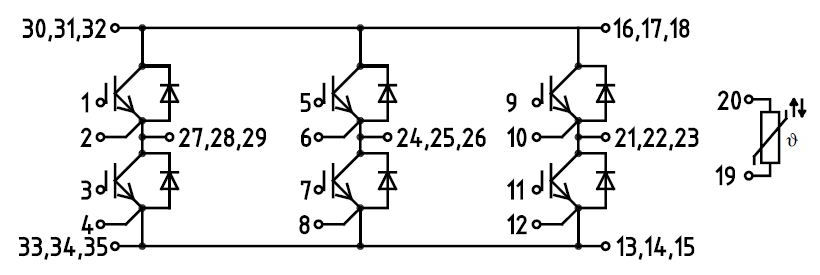

Circuit_diagram_EconoPACK_3B_b
Circuit_diagram_EconoPACK_3B_b
Circuit_diagram_EconoPACK_3B_b Circuit_diagram_EconoPACK_3B_b Circuit_diagram_EconoPACK_3B_b
×
