不建议用于新设计
符合RoHS标准

FZ1200R33HE3

3300 V、1200 A 单开关 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ1200R33HE3
FZ1200R33HE3
数据手册

商品详情

  • IC(nom) / IF(nom)
    1200 A
  • IC max
    1200 A
  • VCE(sat) (Tvj=25°C typ)
    2.7 V
  • VCES / VRRM
    3300 V
  • VF (Tvj=25°C typ)
    3.25 V
  • Housing
    IHV B
  • Dimensions (length)
    190 mm
  • Dimensions (width)
    140 mm
  • Technology
    IGBT3 - E3
  • Voltage Class max
    3300 V
  • Qualification
    Industrial, Traction
  • Configuration
    Single switch
OPN
FZ1200R33HE3BPSA1
产品状态 not for new design
英飞凌封装名称 AG-IHVB190
封装名 N/A
包装尺寸 1
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称 AG-IHVB190
封装名 -
包装尺寸 1
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
IHV-B 3300 V、1200 A 190 毫米单开关 IGBT 模块，带有 TRENCHSTOP ™ IGBT3 和发射极控制 3 二极管。也可采用 IHV-A 封装：FZ1200R33KF2C

特性

  • 高直流稳定性
  • 数十年的现场经验
  • 低开关损耗
  • 低 VCEsat
  • Tvj op=150°C
  • 采用 AlN 基板的 AlSiC 基板
  • 可提高热循环性能
  • 防火防烟 EN45545 R22、R23 : HL3
  • CTI > 600 的封装

产品优势

  • 标准化外壳：190x140x38 毫米
  • 数十年的现场经验
  • 使用寿命长
  • 抗过载和故障
  • 低 FIT 率
  • UL 认证
  • 备注：
  • 不推荐用于新设计
  • 替代方案为 FZ1200R33HE4D_B9

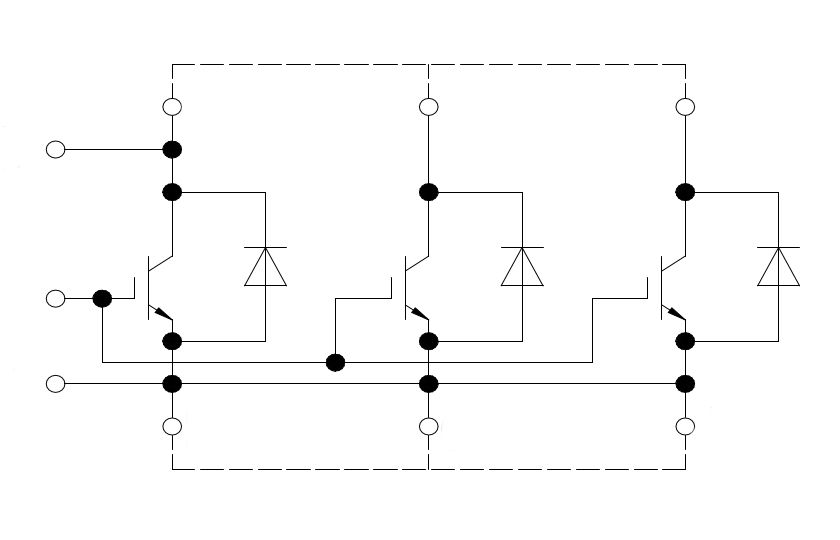

图表
