ICE5BR4780AG-1

65 kHz 离线反激控制器，集成 800 V CooMOS ™超结 MOSFET，支持隔离和非隔离拓扑
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICE5BR4780AG-1
ICE5BR4780AG-1
数据手册

商品详情

  • ESD Protection max
    2 kV
  • ICC
    1.84 mA
  • Pout max
    15 W
  • RDS (on) max
    4.13 Ω
  • VCC
    10.4 V to 29 V
  • VDS max
    800 V
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 129 °C
  • Switching Frequency
    65 kHz
  • Topology
    Flyback Non-isolated flyback
OPN
ICE5BR4780AG1XUMA1
产品状态 coming soon
英飞凌封装名称

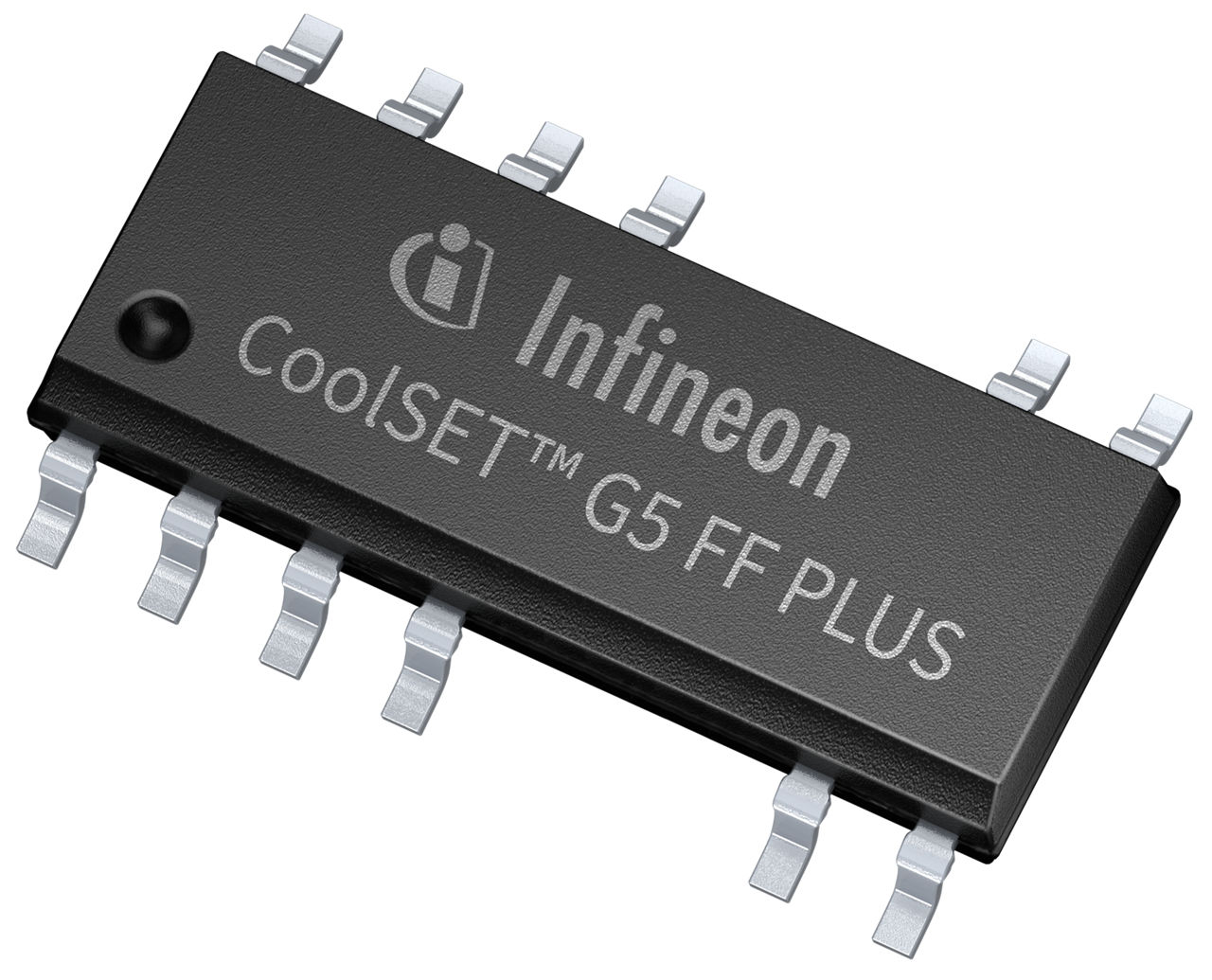

PG-DSO-12
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 coming soon
英飞凌封装名称
PG-DSO-12
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
由于非隔离拓扑的集成误差放大器最大限度地减少了外部 BOM，因此调节变得简单。DSO-12 封装具有高集成度，可提供全面的保护功能、频率抖动以最大限度地减少 EMI，以及随着负载的降低而降低频率以提高整体效率。最重要的是，主动突发模式可提高轻载/待机性能。

特性

  • 集成 800 V CoolMOS ™
  • 耐雪崩的 CoolMOS ™
  • 根据负载降低频率
  • 采用 Cascode 配置启动
  • 频率抖动和软栅极驱动
  • 集成误差放大器
  • 提高引脚额定电压
  • 无锁存的全面保护
  • 可选突发模式

产品优势

  • 简化系统设计
  • 高可靠性
  • 提高整体系统效率
  • 快速启动时间
  • 低 EMI
  • 支持隔离/非隔离拓扑
  • 低待机功耗
