现货，推荐
符合RoHS标准

IFF300B12N2E4P_B11

1200 V、300 A 双IGBT模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFF300B12N2E4P_B11
IFF300B12N2E4P_B11
数据手册

商品详情

  • IC(nom) / IF(nom)
    300 A
  • IC max
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.7 V
  • Housing
    EconoPACK™ 2
  • Dimensions (width)
    62 mm
  • Dimensions (length)
    122 mm
  • Technology
    IGBT4 - E4
  • Features
    TIM, PressFIT, Current sense shunts
  • Voltage Class max
    1200 V
  • Qualification
    Industrial
  • Configuration
    half-bridge
受到推崇的
OPN
IFF300B12N2E4PB11BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONO2B
封装名 N/A
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-ECONO2B
封装名 -
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

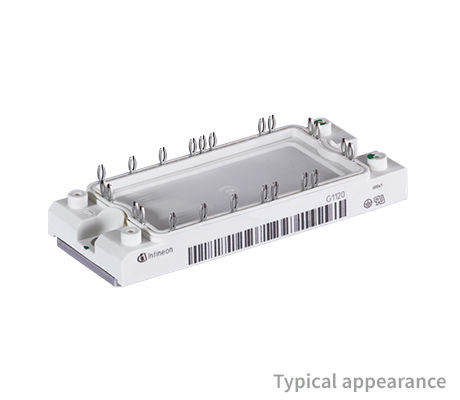

EconoPACK ™ 2 1200 V、300 A 双 IGBT 模块，配备 TRENCHSTOP ™ IGBT4、电流感应分流器、发射极控制二极管、NTC、PressFIT 和预涂热界面材料。

特性

  • 出色的功率循环能力
  • 高热循环能力
  • 久经考验的 EconoPACK ™ 2 外壳
  • 双重配置。带有分流器和NTC
  • 可实现精确的电流感应
  • 标称电流高达 300 A
  • 工作结温为 150 °C。
