现货，推荐
符合RoHS标准

IFS200B12N3E4_B37

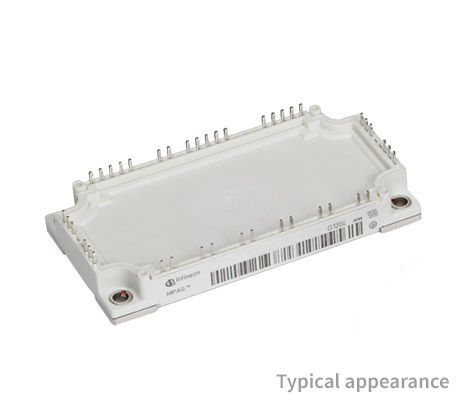

1200 V、200 A 六组 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFS200B12N3E4_B37
IFS200B12N3E4_B37
数据手册

商品详情

  • IC(nom) / IF(nom)
    200 A
  • IC max
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.7 V
  • Housing
    EconoPACK™ 3
  • Dimensions (length)
    122 mm
  • Dimensions (width)
    62.5 mm
  • Technology
    IGBT4 - E4
  • Features
    Current sense shunts
  • Voltage Class max
    1200 V
  • Qualification
    Industrial
  • Configuration
    Sixpack
受到推崇的
OPN
IFS200B12N3E4B37BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONO3B
封装名 N/A
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-ECONO3B
封装名 -
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
MIPAQ ™基座 1200 V、200 A 六组 IGBT 模块，带有 TRENCHSTOP ™ IGBT4、0.525 mΩ 电流感应分流器、发射极控制二极管和 NTC。也可提供预先涂抹的热界面材料。

特性

  • 紧凑型模块（高度 17 毫米）
  • EconoPACK ™ 3 外壳
  • Sixpack 配置
  • 0.525分流器和NTC
  • 分流器值与额定电流匹配
  • 可实现精确的电流感应
  • 标称电流高达 200 A
  • 工作结温为 150 °C。
  • 出色的电源循环能力
