IM12B10CC1
现货，推荐
符合RoHS标准
无铅

IM12B10CC1

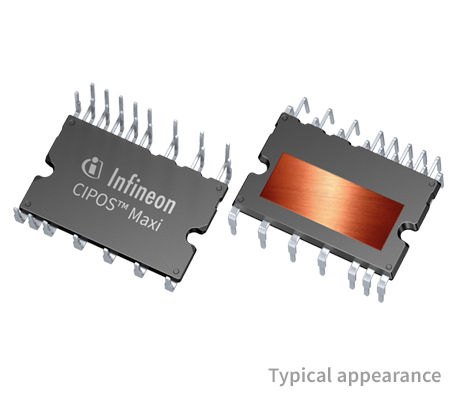

CIPOS ™ Maxi 1200 V，10 A三相智能功率模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IM12B10CC1
IM12B10CC1
数据手册
  • IC (@ 25°)
    16 A
  • Pmot (10kHz)
    2.2 kW
  • 产品名称
    IM12B10CC1
  • 产品类别
    Intelligent Power Modules (IPM)
  • 产品组
    CIPOS™ Maxi
  • 其他信息
    Electrical
  • 内置NTC
    Yes
  • 加密
    No
  • 开关器件类型
    IGBT
  • 电压等级
    1200 V
  • 认证标准
    Industrial
  • 语言
    PLECS
  • 配置
    3 Phase Open Emitter
  • 额定电流
    10 A
推荐的
OPN
IM12B10CC1XKMA1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 DIP 36x23D
封装尺寸 280
封装类型 TUBE
湿度 NA
防潮封装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 N/A
封装名 DIP 36x23D
封装尺寸 280
封装类型 TUBE
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准

特性

  • 基于 1200 V TRENCHSTOP ™ IGBT7
  • 额定功率高达 2200 W（10 kHz）
  • 坚固耐用的 1200 V SOI 栅极驱动器
  • 过流关断
  • 欠压锁定
  • 保护期间所有 6 个开关均关闭
  • 温度监测
  • 交叉传导预防
  • UL 认证

产品优势

  • 出色的热性能
  • 低开关损耗
  • 适合空间受限的应用
  • 占地面积小
