IQE046N08LM5SC

OptiMOS ™ 5 功率 MOSFET 80 V 逻辑电平 PQFN 3.3x3.3源向下 DSC 封装
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IQE046N08LM5SC
IQE046N08LM5SC
每件.
数据手册

商品详情

  • ID (@25°C) max
    99 A
  • IDpuls max
    396 A
  • Ptot max
    100 W
  • QG (typ @4.5V)
    19 nC
  • QG (typ @10V)
    38 nC
  • RDS (on) (@4.5V) max
    5.9 mΩ
  • RDS (on) (@10V) max
    4.6 mΩ
  • VDS max
    80 V
  • VGS(th)
    1.7 V
  • Package
    PQFN 3.3x3.3 Source-Down
  • Operating Temperature
    -55 °C to 175 °C
  • Polarity
    N
  • Special Features
    Dual-Side Cooling
  • Budgetary Price €/1k
    1.17
受到推崇的
OPN
IQE046N08LM5SCATMA1
产品状态 active and preferred
英飞凌封装名称
PG-WHSON-8

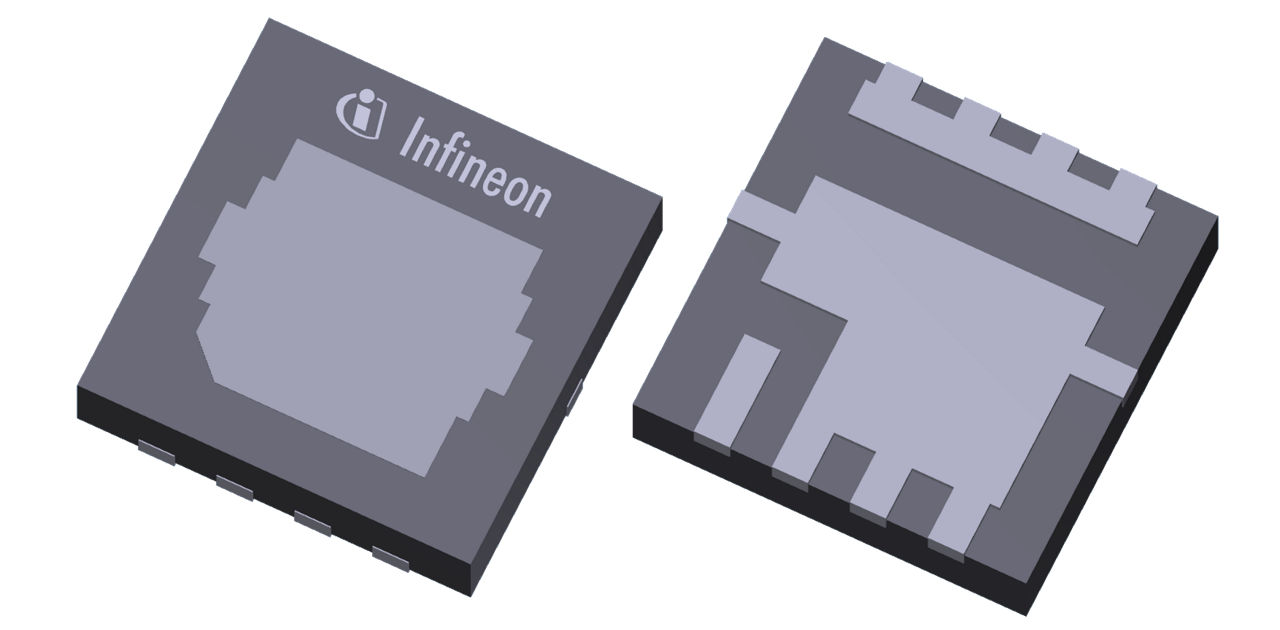

封装名 PQFN 3.3x3.3 Source-Down DSC
包装尺寸 6000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-WHSON-8
封装名 PQFN 3.3x3.3 Source-Down DSC
包装尺寸 6000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
IQE046N08LM5SC 是英飞凌最新推出的同类最佳 OptiMOS ™功率 MOSFET，80 V 逻辑电平，采用 PQFN 3.3x3.3源极朝下双面冷却 (DSC) 封装，在 25˚C 时提供业界最低的导通电阻 RDS(on) 和卓越的热性能。OptiMOS ™ Source-Down 是一种革命性的设计，其内部采用翻转硅片，具有多种优势，例如增强的热性能、提高的功率密度和改进的布局可能性。IQE046N08LM5SC 结合创新的双面冷却封装，可比传统的包覆成型封装消耗高达三倍的功率，专门针对电信和数据服务器中常见的高功率密度和性能 SMPS 产品。

特性

  • 逻辑层允许更低的 Qrr
  • 将 RDS(on) 降低高达 30%
  • 相比 PQFN，RthJC 有所改进
  • 全新、优化的布局可能性

产品优势

  • 实现最高功率密度
  • 卓越的热性能
  • 高效的空间利用布局
  • 减少 PCB 损耗
