不建议用于新设计
符合RoHS标准
无铅

IR2104

具有关断功能的 600 V 半桥栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2104
IR2104
数据手册

商品详情

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • Turn Off Propagation Delay
    150 ns
  • Turn On Propagation Delay
    680 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Sink)
    0.36 A
  • Output Current (Source)
    0.21 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
OPN
IR2104PBF
产品状态 not for new design
英飞凌封装名称
PDIP8
封装名 N/A
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称
PDIP8
封装名 -
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ 600 V 半桥栅极驱动器 IC，具有典型的 0.21 A 拉电流和 0.36 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。也可提供 8 引脚 SOIC 封装。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 欠压锁定
  • 3.3，5 和 15 V 输入逻辑兼容。
  • 交叉传导预防逻辑
  • 匹配的道具。两个通道均延迟。
  • 内部设置死区时间
  • 高端输出。与IN输入同相。
  • 关断输入关闭两个通道。

图表

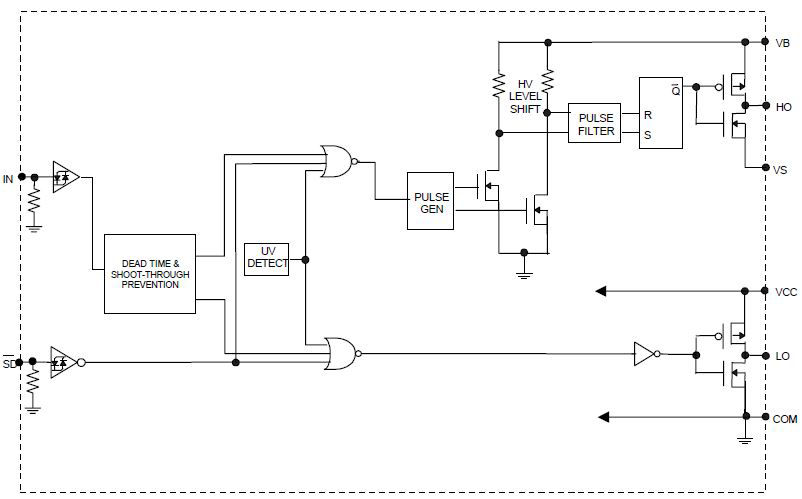

Circuit_Diagramm_IR2104
Circuit_Diagramm_IR2104
Circuit_Diagramm_IR2104 Circuit_Diagramm_IR2104 Circuit_Diagramm_IR2104
×
