请注意，这是一个已停产的产品。 查看较新的替代产品版本 请注意，这是一个已停产的产品。 查看较新的替代产品版本
停产
已停产
符合RoHS标准
无铅

IR2111

停产
具有击穿保护功能的 600 V 半桥栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2111
IR2111
数据手册

商品详情

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • 关断传播延迟
    150 ns
  • 开通传播延迟
    750 ns
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc 范围
    10 V 至 20 V
  • 输出电流 (Sink)
    0.5 A
  • 输出电流 (Source)
    0.25 A
  • 通道数
    2
  • 配置
    Half-Bridge
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
OPN
IR2111PBF
产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 N/A
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 -
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
600 V 半桥驱动器 IC，具有典型的 0.25 A 拉电流和 0.5 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。也可提供 8 引脚 SOIC 封装。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 欠压。两个通道锁定
  • CMOS 施密特触发
  • 匹配道具。两个通道均延迟。
  • 内部设置死区时间
  • 高端输出。与IN输入同相。

应用

图表

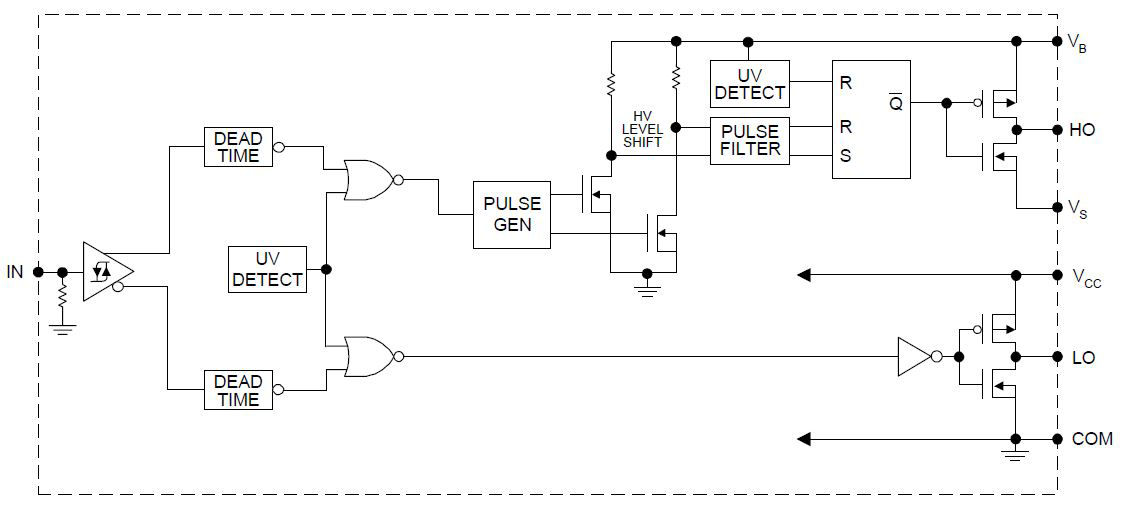

Circuit_Diagramm_IR2111
Circuit_Diagramm_IR2111
Circuit_Diagramm_IR2111 Circuit_Diagramm_IR2111 Circuit_Diagramm_IR2111
×
