IR2121
不建议用于新设计
符合RoHS标准
无铅

IR2121

具有过流保护和故障报告功能的 5 V 单低侧栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2121
IR2121
数据手册


商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8 V
  • 关断传播延迟
    200 ns
  • 开通传播延迟
    150 ns
  • 拓扑结构
    Low-side
  • 电压等级
    5 V
  • 质量等级
    Industrial
  • 输入Vcc 范围
    12 V 至 18 V
  • 输出电流 (Sink)
    3.3 A
  • 输出电流 (Source)
    1.6 A
  • 通道
    1
  • 隔离类型
    Non-isolated

OPN
IR2121PBF
产品状态 not for new design
英飞凌封装名称
PDIP8
封装名 N/A
封装尺寸 3000
封装类型 TUBE
湿度 NA
防潮封装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
封装产地
CN
晶圆产地
TW

产品状态 not for new design
英飞凌封装名称
PDIP8
封装名 -
封装尺寸 3000
封装类型 TUBE
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
CN
晶圆产地
TW
EiceDRIVER ™ 5 V 低侧栅极驱动器 IC，具有典型的 1.6 A 拉电流和 3.3 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。

特性

  • 栅极驱动电源范围：12 至 18 V
  • 欠压锁定
  • 电流检测
  • 电流限制环路
  • 限制驱动功率晶体管。
  • 错误引线指示故障情况。
  • 错误引导程序关闭时间
  • 输出与输入同相
  • 2.5、5 和 15 V 输入逻辑兼容。

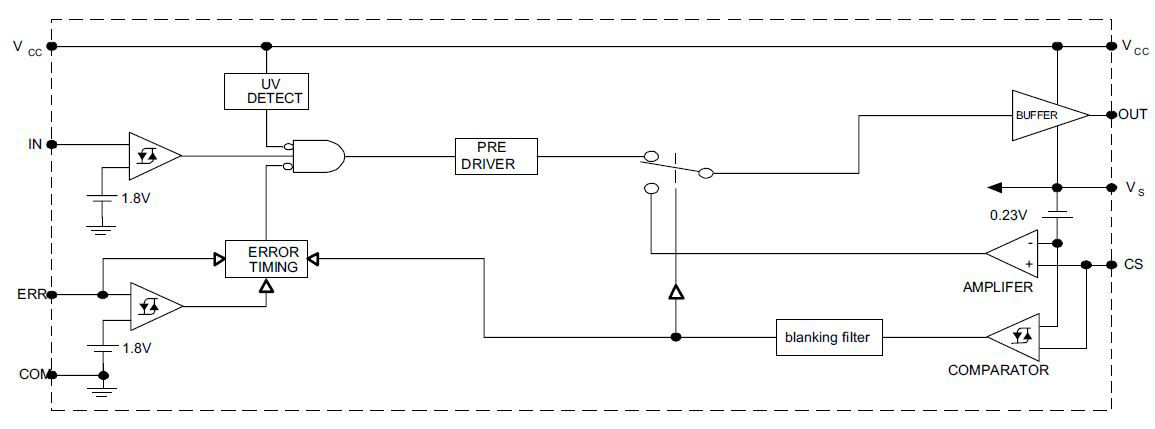

图表

Circuit_Diagramm_IR2121
Circuit_Diagramm_IR2121
Circuit_Diagramm_IR2121 Circuit_Diagramm_IR2121 Circuit_Diagramm_IR2121
×
