在产
符合RoHS标准
无铅

IR2175S

600 V 电流感应栅极驱动器支持 IC 过流保护
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2175S
IR2175S
每件.
数据手册

商品详情

  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc
    9.5 V to 20 V
  • 通道数
    1
  • 配置
    Gate-Driver Support ICs
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
推荐的
OPN
IR2175STRPBF
产品状态 active
英飞凌封装名称
SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
适用于 IGBT 和 MOSFET 的 600 V 电流检测驱动器 IC，采用 8 引线 SOIC 封装。还提供 8 引脚 PDIP。

特性

  • 高达 +600 V 的浮动通道
  • 单片集成
  • 线性电流反馈
  • 直接数字 PWM 输出
  • 用于自举电源的低 IQBS
  • 独立。快速过流跳闸信号
  • 高共模噪声免疫力
  • 输入过压保护。用于 IGBT
  • 开漏输出

应用

图表

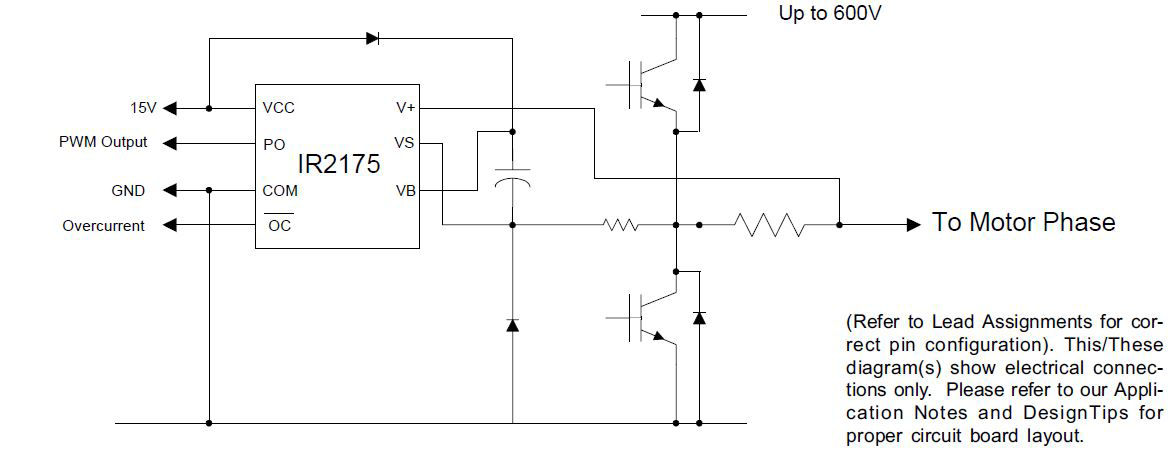

Circuit_Diagramm_IR2175
Circuit_Diagramm_IR2175
Circuit_Diagramm_IR2175 Circuit_Diagramm_IR2175 Circuit_Diagramm_IR2175
×
