在产
符合RoHS标准
无铅

IR2181S

600 V 高侧和低侧栅极驱动器 IC
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2181S
IR2181S
每件.
数据手册

商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • Turn Off Propagation Delay
    220 ns
  • Turn On Propagation Delay
    180 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    1.9 A
  • Output Current (Sink)
    2.3 A
  • Channels
    2
  • Configuration
    High-side and low-side
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IR2181STRPBF IR2181SPBF
产品状态 active not for new design
英飞凌封装名称
SOIC 8N
SOIC 8N
封装名 N/A N/A
包装尺寸 2500 3800
包装类型 TAPE & REEL TUBE
湿度 2 2
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态 not for new design
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 3800
包装类型 TUBE
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 高侧和低侧栅极驱动器 IC，具有典型的 1.9 A 拉电流和 2.3 A 灌电流，采用 8 引线 SOIC 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 PDIP、14 引脚 SOIC 和 14 引脚 PDIP 封装。对于采用我们 SOI 技术的新版本，我们推荐使用 2ED2181S06F，它提供集成自举二极管、更好的稳健性和更高的开关频率

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 双通道欠压锁定
  • 3.3V 和 5 V 输入逻辑兼容
  • 匹配的道具。两个通道均延迟。
  • 逻辑和电源地 +/- 5 V 偏移
  • 较低 di/dt 栅极驱动器
  • 输出源电流能力。1.4 A
  • 输出灌电流能力。1.8 A

图表

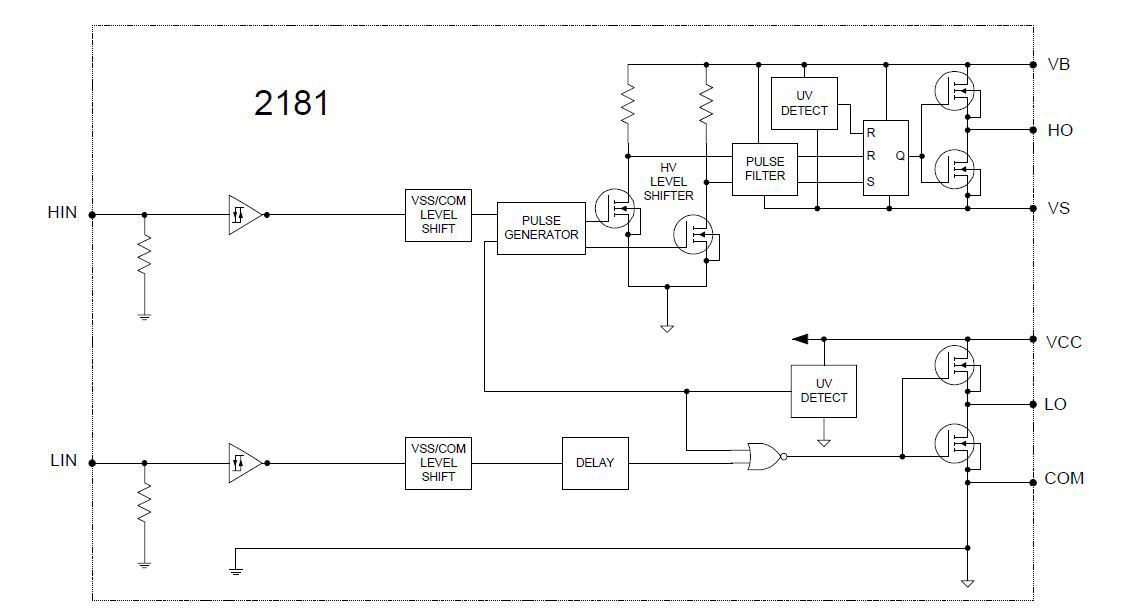

Circuit_Diagramm_IR2181
Circuit_Diagramm_IR2181
Circuit_Diagramm_IR2181 Circuit_Diagramm_IR2181 Circuit_Diagramm_IR2181
×
