IR38062M

高度集成的 15A 单输入电压、同步降压稳压器，具有 PMBus 接口。
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR38062M
IR38062M
数据手册

商品详情

  • Iout max
    15 A
  • 产品类别
    Digital: PMBus, I2C
  • 内部偏置LDO
    Yes
  • 准确性 max
    0.5 %
  • 启用 (=抑制)
    Yes
  • 复位
    no
  • 封装
    PQFN / 5 x 7
  • 工作温度
    -40 °C to 125 °C
  • 工作电压
    1.5 V to 16 V
  • 开关频率
    225 kHz to 1650 kHz
  • 技术
    Voltage Mode
  • 拓扑结构
    Voltage Mode
  • 湿度敏感等级
    2
  • 状态输出
    Yes
  • 电源正常
    Yes
  • 看门狗
    no
  • 类型
    Single-Phase
  • 系列
    OptiMOS™ IPOL
  • 认证标准
    Industrial
  • 语言
    SPICE
  • 调节器类型
    DC/DC->Buck
  • 输入信号电压
    1.2 V to 21 V
  • 输出电压
    0.5 V to 18.4 V
  • 输出的数量
    1
  • 过压保护
    Yes
  • 预警
    Yes
推荐的
OPN
IR38062MTRPBF
产品状态 active
英飞凌封装名称
PQFN 5X7 34L
封装名 N/A
包装尺寸 4000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PQFN 5X7 34L
封装名 -
包装尺寸 4000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准

产品优势

  • 用于单 21 V 操作的 LDO
  • 输出：0.5 V 至 0.875*Pvin
  • 0.5% 精度参考电压
  • 可编程开关频率
  • 内部软启动
  • 输入电压监控
  • 远端感测放大器
  • I2C 和 400 kHz PMBus
  • 具有排序和跟踪功能
  • 模拟模式或数字模式
  • 66 条 PMBus 命令
  • 具有可配置响应的 OCP

图表

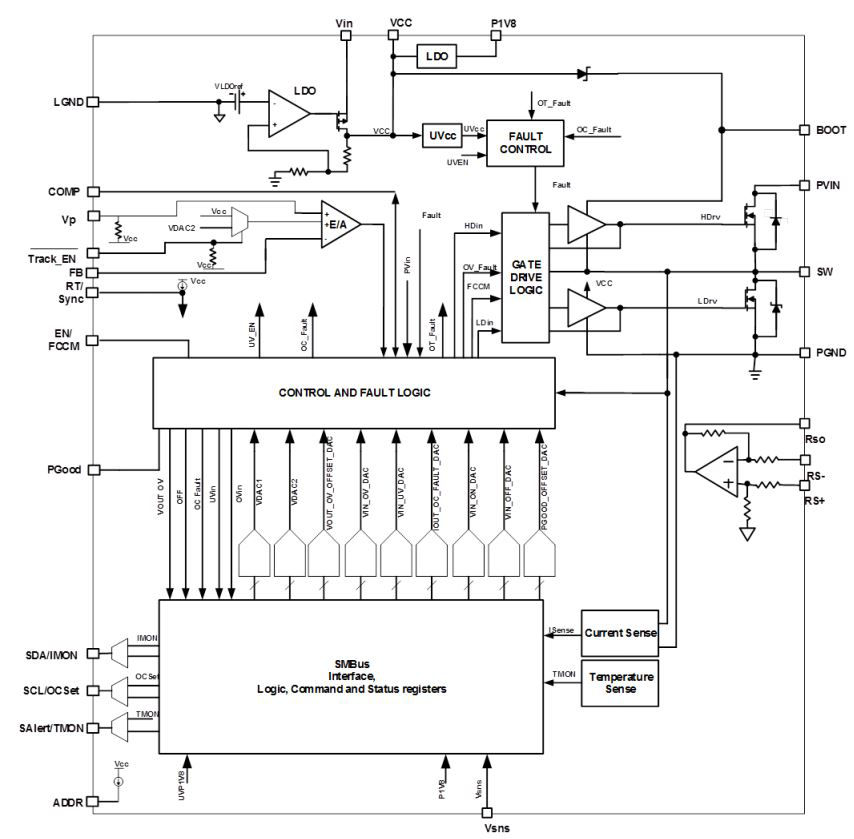

IR38062M-Block-Diag
IR38062M-Block-Diag
IR38062M-Block-Diag IR38062M-Block-Diag IR38062M-Block-Diag

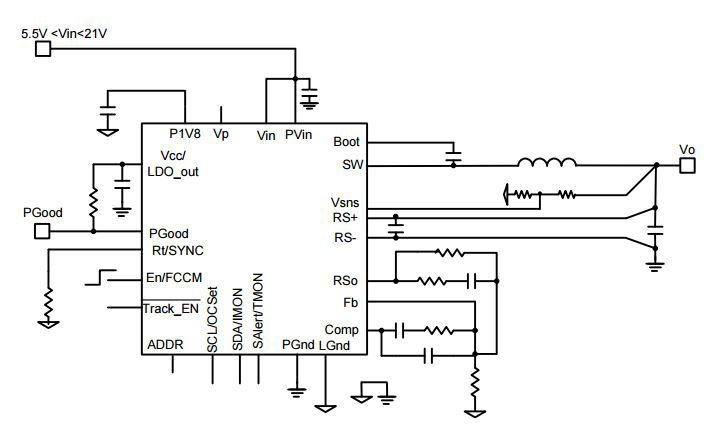

IR38062M-App-Diag IR38062M-App-Diag IR38062M-App-Diag
×
