IR3889MTRPBF

OptiMOS ™ IPOL 30 A 单电压同步降压稳压器
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR3889MTRPBF
IR3889MTRPBF
数据手册

商品详情

  • Iout max
    30 A
  • Product Category
    Analog
  • Online Simulation
    https://design.infineon.com/tinaui/designer.php?path=EXAMPLESROOT%7CINFINEON%7CApplications%7CPower%20supplies%7CComputing%20POL%7C&file=IR3889_analog_17Vin_0.6-5Vo_2000KHz_30A_singleOut_intLDO_integrated_POL_TR_EF_V1.tsc
  • Package
    PG-IQFN-36-2
  • Switching Frequency
    600 kHz to 2000 kHz
  • Technology
    Fast Constant On-Time
  • Moisture Sensitivity Level
    2
  • Type
    Single-phase
  • Family
    OptiMOS™ IPOL
  • Qualification
    Industrial
  • Input Voltage
    2 V to 17 V
  • Output Voltage
    0.8 V to 6 V
  • Number of Outputs
    1
受到推崇的
OPN
IR3889MTRPBFAUMA1
产品状态 active and preferred
英飞凌封装名称
PG-IQFN-36
封装名 N/A
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-IQFN-36
封装名 -
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
IR3889 OptiMOS ™ IPOL 是一款易于使用、完全集成的 DC-DC 降压调节器。板载 PWM 控制器和带有集成自举二极管的 OptiMOS ™ MOSFET 使 IR3889 成为小尺寸解决方案，可提供高效的电力输送。此外，它采用快速恒定导通时间 (COT) 控制方案，简化了设计工作并实现了快速控制响应。

特性

  • 单路 4.3-17V 操作
  • 精密基准 0.8V +/
  • 0.5%
  • 增强型快速 COT 引擎
  • 强制连续或二极管仿真
  • 开关频率 0.6-2MHz
  • 4 个可选软启动时间
  • 4 种设置 OCP
  • 带电压监控的使能输入
  • 热关断
  • 工作温度：-40°C 至 125°C
  • 小尺寸：5 mm x 6 mm PQFN

图表

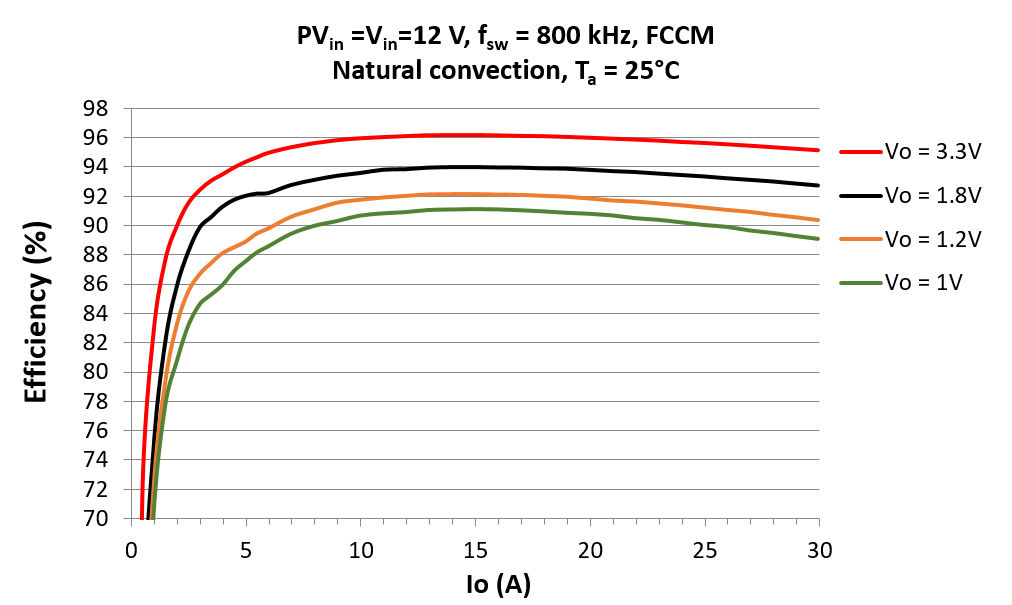

IR3889_Performance_Curve
IR3889_Performance_Curve
IR3889_Performance_Curve IR3889_Performance_Curve IR3889_Performance_Curve

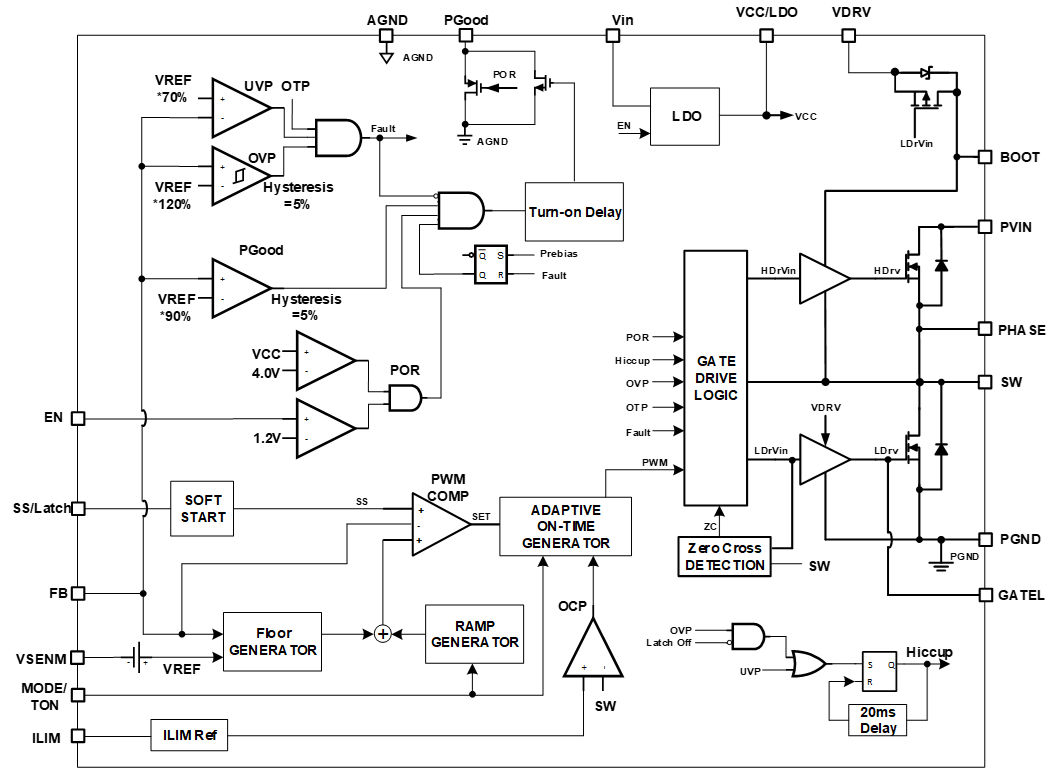

IR3889_Block_Diagram IR3889_Block_Diagram IR3889_Block_Diagram

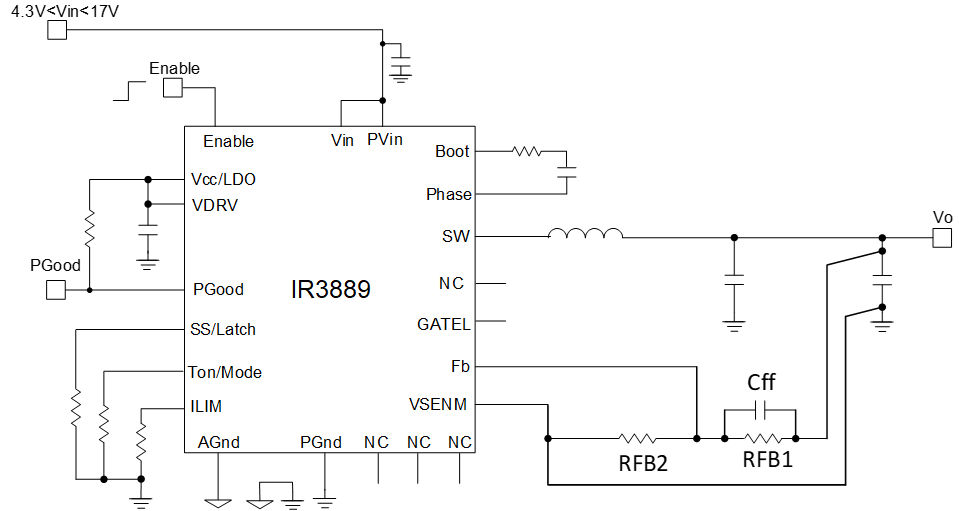

IR3889_Basic_Apps_Circuit IR3889_Basic_Apps_Circuit IR3889_Basic_Apps_Circuit
×
