不建议用于新设计
符合RoHS标准
无铅

IRMCF171

带有附加 8 位微控制器的 PMSM/BLDC 电机控制器
数据手册
封装
评估板
软件
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRMCF171
IRMCF171
每件.
数据手册

商品详情

  • Processor Type
    MCE + 8051 (30MHz)
  • Type of Memory
    Flash
  • Package
    LQFP48
  • Control Option
    1 motor
  • Description
    small package
  • Moisture Sensitivity Level
    3
  • Integration Level
    MCE+MCU
OPN
IRMCF171TY IRMCF171TR
产品状态 not for new design not for new design
英飞凌封装名称
MQFP 7X7 48L
MQFP 7X7 48L
封装名 N/A N/A
包装尺寸 2500 2000
包装类型 TRAY TAPE & REEL
湿度 3 3
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
MQFP 7X7 48L
封装名 -
包装尺寸 2500
包装类型 TRAY
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准

产品状态 not for new design
英飞凌封装名称
MQFP 7X7 48L
封装名 -
包装尺寸 2000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
iMOTION ™ IRMC 电机控制器，带有运动控制引擎（MCE 1.0）和 QFP-48 封装的 8051 MCU。IRMCF171 是基于双核设备的变速驱动器灵活控制解决方案。电机控制器对基于永磁同步电机 (PMSM) 的变速驱动器执行无传感器磁场定向控制 (FOC)。集成的MCU基于8位8051内核，用于实现客户功能。

特性

  • 运动控制引擎 (MCE)
  • 30MHz 的 MCU 8051
  • 单个或两个分流电流。反馈
  • 损耗最小化空间矢量 PWM
  • 数字和模拟外设集
  • UART 和 I2C 串行接口
  • 模拟和数字应用 IO
  • 集成保护功能
  • JTAG 接口
  • 64 KB 闪存
  • QFP48 引脚与 IRMCK171 兼容

产品优势

  • 最快的上市时间
  • 无需编程
  • 轻松进行电机参数化和调整
  • 最低的 BOM 成本
  • 单分流无传感器 FOC
  • 高效的速度控制
  • 运算放大器和比较器
  • 用于用户应用程序代码的 MCU

应用

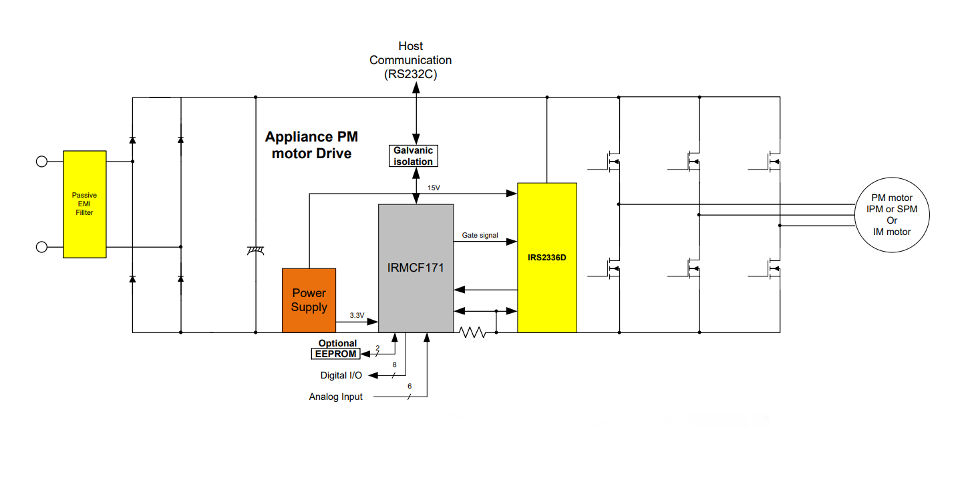

图表

IRMCF171
IRMCF171
IRMCF171 IRMCF171 IRMCF171
×
