IRS20752L

200 V 单高侧栅极驱动器 IC，带单输入
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS20752L
IRS20752L
每件.
数据手册

商品详情

  • VBS UVLO (On)
    9 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8 V
  • Turn Off Propagation Delay
    215 ns
  • Turn On Propagation Delay
    140 ns
  • Voltage Class
    200 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 18 V
  • Output Current (Sink)
    0.24 A
  • Output Current (Source)
    0.16 A
  • Channels
    1
  • Configuration
    High-side
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IRS20752LTRPBF
产品状态 active and preferred
英飞凌封装名称
SOT23
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOT23
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 200 V 高压侧栅极驱动器 IC，具有典型的 0.16 A 拉电流和 0.24 A 灌电流，采用 6 引线 SOT23 封装，适用于 IGBT 和 MOSFET。

特性

  • 用于自举操作的浮动驱动器。
  • 完全可在 +200 V 下运行
  • 可在 +600 V 下运行 (IRS25752L)
  • 可在 +100 V 下运行 (IRS10752L )
  • 出色的 dv/dt 抗扰度
  • 优秀。负面与反面。免疫
  • 宽 Vcc 范围
  • 低侧和高侧 UVLO
  • 施密特触发输入
  • 输出与输入同相

图表

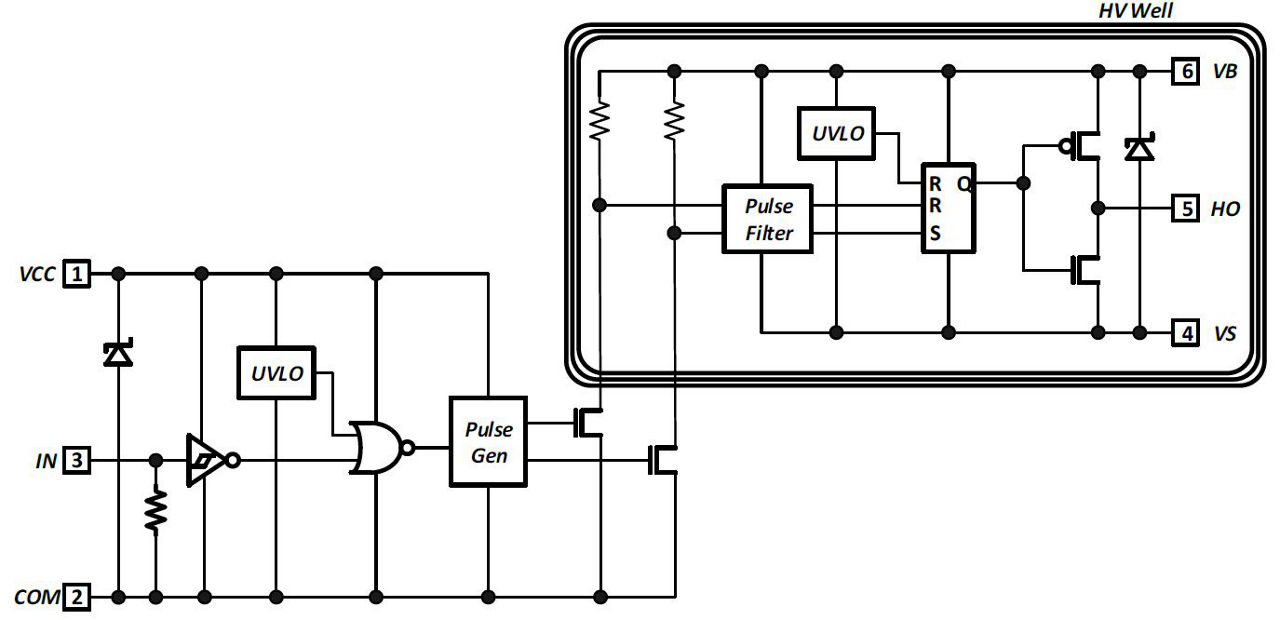

Circuit_Diagramm_IRS20752L
Circuit_Diagramm_IRS20752L
Circuit_Diagramm_IRS20752L Circuit_Diagramm_IRS20752L Circuit_Diagramm_IRS20752L
×
