IRS2106S
现货，推荐
符合RoHS标准
无铅

IRS2106S

600 V 高侧和低侧栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2106S
IRS2106S
数据手册


商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • 关断传播延迟
    200 ns
  • 开通传播延迟
    220 ns
  • 拓扑结构
    High-side and low-side
  • 电压等级
    600 V
  • 质量等级
    Industrial
  • 输入Vcc 范围
    10 V 至 20 V
  • 输出电流 (Source)
    0.29 A
  • 输出电流 (Sink)
    0.6 A
  • 通道
    2
  • 隔离类型
    Functional levelshift JI (Junction Isolated)

推荐的
OPN
IRS2106STRPBF
产品状态 active and preferred
英飞凌封装名称
SOIC 8N
封装名 N/A
封装尺寸 2500
封装类型 TAPE & REEL
湿度 2
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
封装尺寸 2500
封装类型 TAPE & REEL
湿度 2
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ 600 V 高侧和低侧栅极驱动器 IC，具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 引线 SOIC 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 PDIP、14 引脚 SOIC 和 14 引脚 PDIP。对于采用我们 SOI 技术的最新版本，我们推荐 2ED2106S06F，它提供集成自举二极管、更好的稳健性和更高的开关频率

特性

  • 用于引导操作的浮动驱动器。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 双通道欠压锁定
  • 3.3,5、& 15 V 逻辑输入兼容。
  • 匹配的道具。两个通道均延迟。
  • 逻辑和电源接地 +/- 5 V 偏移
  • 较低 di/dt 栅极驱动器
  • 输出与输入同相

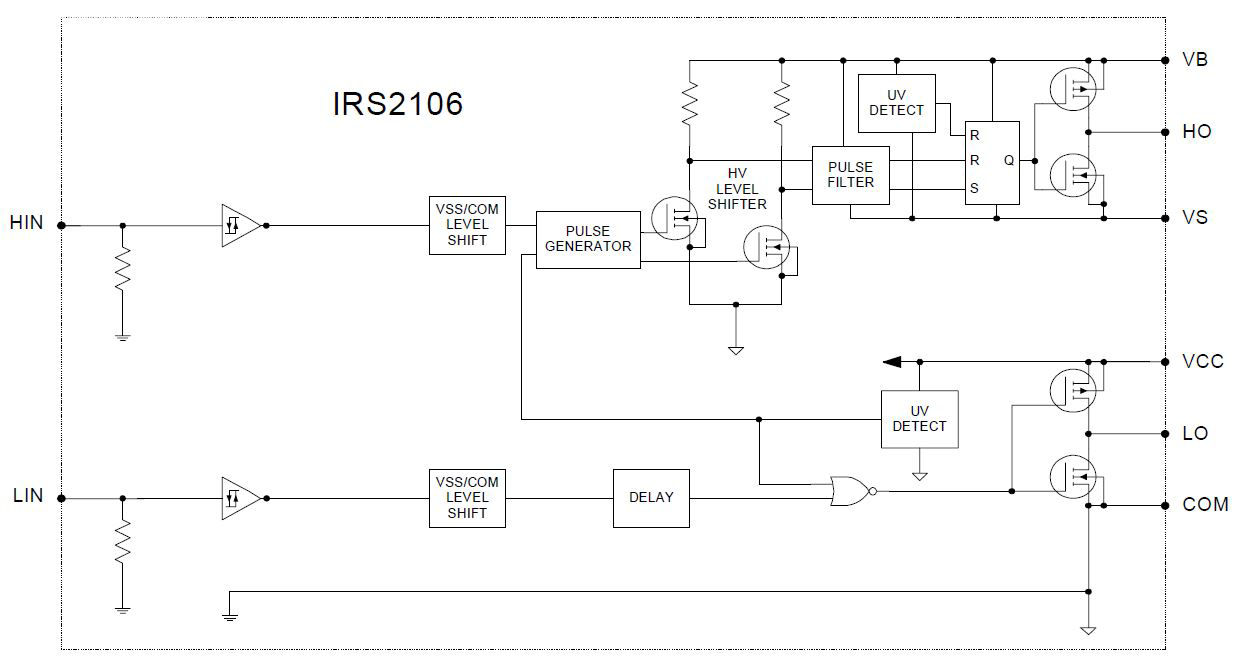

图表

Circuit_Diagramm_IRS2106
Circuit_Diagramm_IRS2106
Circuit_Diagramm_IRS2106 Circuit_Diagramm_IRS2106 Circuit_Diagramm_IRS2106
×
