IRS21531DS

600 V 半桥栅极驱动器 IC，带振荡器、集成自举 FET、可编程频率和可编程关断
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS21531DS
IRS21531DS
每件.
数据手册

商品详情

  • VBS UVLO (On)
    9 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (Off)
    9 V
  • VCC UVLO (On)
    11 V
  • Turn Off Propagation Delay
    150 ns
  • Turn On Propagation Delay
    680 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10.1 V to 15.4 V
  • Output Current (Sink)
    0.26 A
  • Output Current (Source)
    0.18 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IRS21531DSTRPBF
产品状态 active and preferred
英飞凌封装名称
SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 半桥栅极驱动器 IC，具有典型的 0.18 A 拉电流和 0.26 A 灌电流，采用 8 引线 SOIC 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 PDIP。

特性

  • 整数。 600 V 半桥驱动器
  • CT、RT 可编程振荡器
  • 15.4V 齐纳钳位 Vcc
  • 微功耗启动
  • CT 引脚上的非锁存关断
  • 内部自举 FET
  • +/- 50 V/ns dV/dt 抗扰度
  • 内部死区时间
  • 典型死区时间 0.6 µs (IRS21513D)
  • 典型死区时间 1.1 µs (IRS2153D)

图表

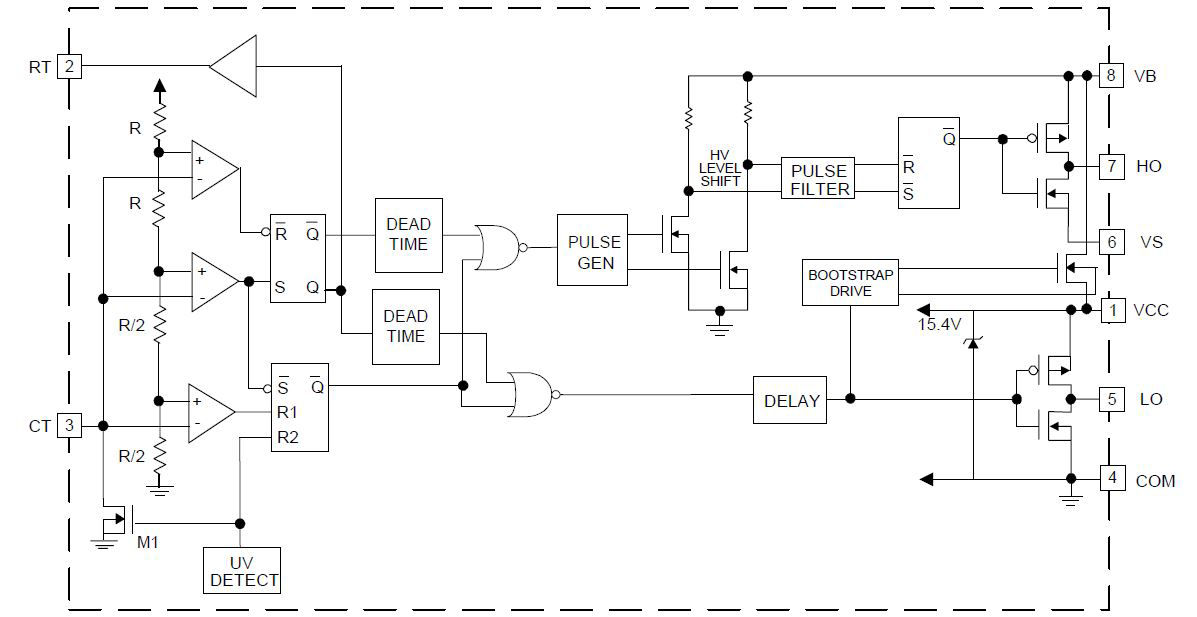

Circuit_Diagramm_IRS21531DS
Circuit_Diagramm_IRS21531DS
Circuit_Diagramm_IRS21531DS Circuit_Diagramm_IRS21531DS Circuit_Diagramm_IRS21531DS
×
