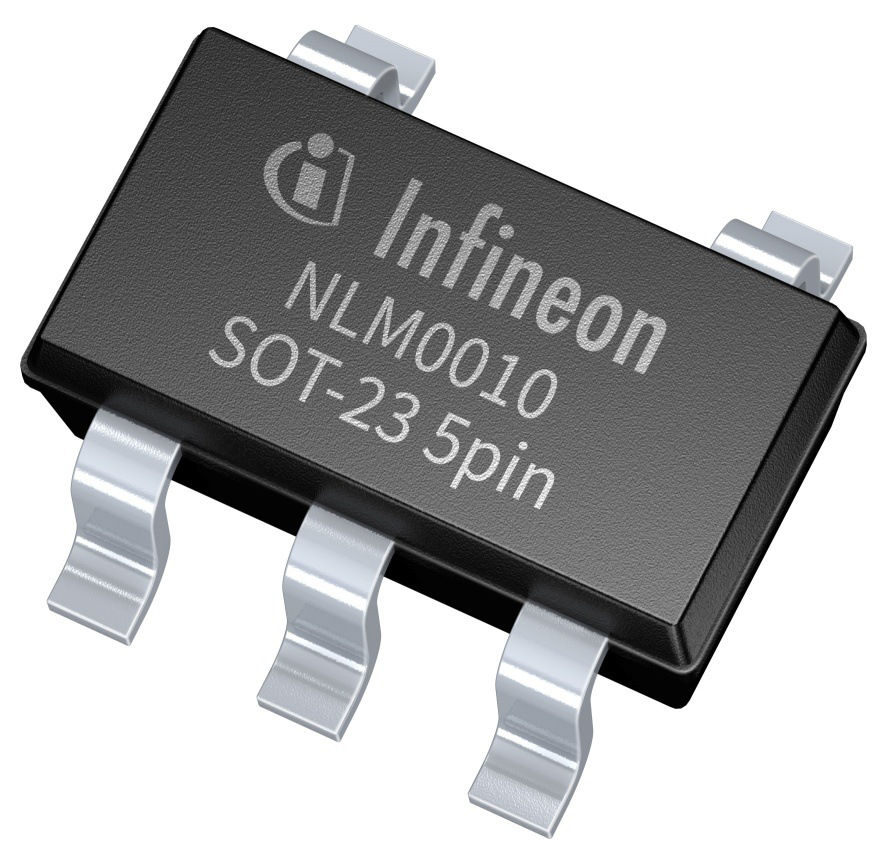

带脉冲宽度调制（PWM）输出的NFC配置IC NLM0010
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

NLM0010
NLM0010
数据手册

商品详情

  • PWM Amplitude
    2.8 V
  • Serial I/O Interface
    1xPWM
  • Supply Voltage
    3 V to 5.5 V
  • Password protection
    2x20bit
  • On/Off Counting
    Yes
  • Constant lumen output (CLO)
    No
  • Operating time counting (OTC)
    Yes
  • User Memory Capacity (b)
    160
  • Contactless RF Interface
    ISO15693
OPN
NLM0010XTSA1
产品状态 discontinued
英飞凌封装名称
PG-SOT23-5
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PG-SOT23-5
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
具有脉冲宽度调制 (PWM) 输出的 NLM0010 专为 LED 应用而设计，可实现新兴的 NFC 编程功能，该功能与模块驱动器接口特别兴趣小组 (MD-SIG) 兼容。除了 NFC 编程之外，还集成了开/关计数等高级功能。得益于双模 NFC 配置 IC 的功能，客户可以轻松启用它们，而无需额外的微控制器。

特性

  • 可配置脉冲宽度调制 (PWM) 输出
  • NFC 非接触式接口符合 ISO/IEC 18000-3 模式 1 (ISO/IEC 15693)
  • 集成操作时间计数器 (OTC) 和开/关计数器
  • 非易失性存储器 (NVM)，包括 UID 和 20 字节可用用户数据内存

产品优势

  • 无需额外的微控制器即可快速且经济高效地实现 NFC 编程
  • 与使用插入电阻方法的现有模拟 LED 驱动器设计兼容
  • 稳定的 PWM 输出，具有固定的 2.8V 幅度和 +/- 0.1% 占空比精度
  • 内部电压调节器 (LDO) 可避免不稳定的外部电源电压的影响
  • 与 MD-SIG NFC 编程规范兼容
