T2563N80TOH PR

8000 V 光触发相控晶闸管二极管圆片
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

T2563N80TOH PR
T2563N80TOH PR
数据手册

商品详情

  • ITAVM/TC [A/°C] (@180° el sin)
    2300/85
  • ITAVM
    2300 (180 ° el sin)
  • ITSM [A] (@10ms, Tvj max)
    90000
  • ITSM
    90000 A
  • rT [mΩ] (@Tvj max) max
    0.35
  • RthJC [K/kW] (@180° el sin) max
    4.8
  • tq [µs]
    550
  • Tvj [°C] max
    120
  • VDRM / VRRM [V]
    8000
  • VDRM/ VRRM (V)
    8000 V
  • VT/IT [V/kA] (@Tvj max)
    2.95/5.0
  • VT0 [V] (@Tvj max) max
    1.2
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    40500
  • Clamping force [kn]
    90 to 130
  • Housing
    Disc dia 172mm height 40mm / Ceramic
  • Configuration
    Light Triggered Phase Control Thyristor
受到推崇的
OPN
T2563N80TOHXPSA1
产品状态 active and preferred
英飞凌封装名称 BG-T17240L-1
封装名 N/A
包装尺寸 1
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 BG-T17240L-1
封装名 -
包装尺寸 1
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

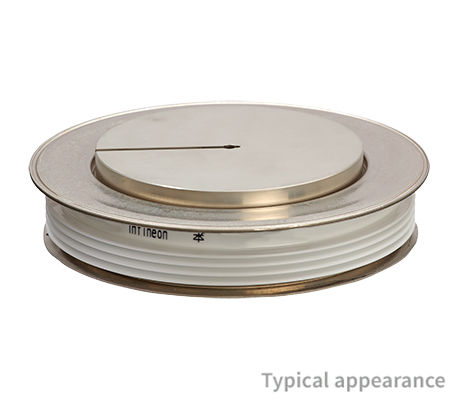

光触发晶闸管盘 8000 V、2300 A，直径 172 毫米，高度 40 毫米，采用高可靠性、坚固且密封的陶瓷外壳。

特性

  • 直接光触发晶闸管
  • 带集成保护
  • 完全阻断能力 50/60 Hz
  • 高直流阻断稳定性
  • 高浪涌电流能力
  • 高导通能力 di/dt
