TLD5099EP

LITIX ™ Power TLD5099EP 是一款灵活使用的 DC-DC 升压控制器，具有内置诊断和保护功能，专为驱动 LED 而设计
数据手册
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD5099EP
TLD5099EP
每件.
数据手册

商品详情

  • fSW
    100 kHz to 500 kHz
  • Iq
    10 µA
  • PWM
    Yes
  • VS
    4.5 V to 45 V
  • Tolerance
    3.3%
  • Operating Temperature
    -40 °C to 150 °C
  • Open Load Detection
    Yes
  • Topology
    Multitopology DC-DC controller
  • Short Circuit Protection
    Yes
  • Type
    Multitopology
  • Dimming
    Analog and Digital
受到推崇的
OPN
TLD5099EPXUMA1
产品状态 active and preferred

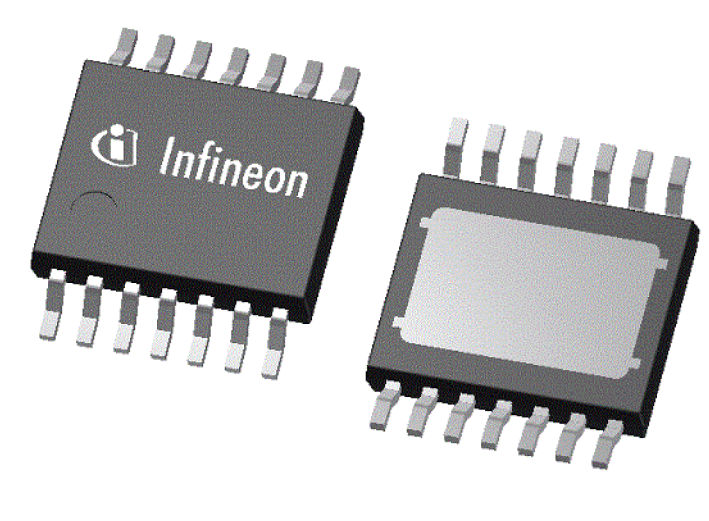

英飞凌封装名称 PG-TSDSO-14
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 PG-TSDSO-14
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
TLD5099EP 具有集成脉冲宽度调制器，可轻松实现调光功能并减少色移，并具有扩频调制器，可提高 EMI 性能。它通过调整外部组件支持升压、降压、降压-升压、SEPIC 和反激式拓扑中的固定电流和固定电压配置。此外，它还通过内部 5V 线性稳压器驱动低侧 n 沟道功率 MOSFET。

特性

  • Boost 中的固定电压配置
  • 通过内部 5V V 切换 MOSFET
  • 开关频率 R 范围：100 至 500 kHz
  • 与时钟源同步
  • 宽输入电压范围：4.5V 至 45V
  • 电流：IQ_OFF<15 µA @ 105°C
  • 模拟调光和 PWM 调光功能
  • 用于 PWM 调光的 PWMO 栅极驱动器

图表

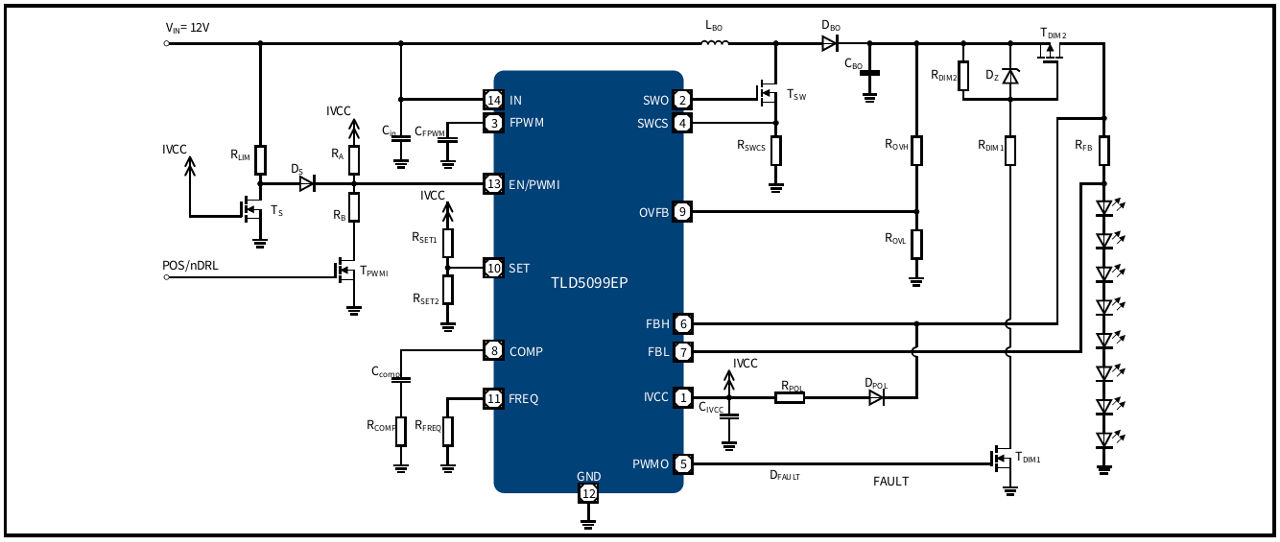

Boost_LED_Driver_with_short_circuit_protection_circuity
Boost_LED_Driver_with_short_circuit_protection_circuity
Boost_LED_Driver_with_short_circuit_protection_circuity Boost_LED_Driver_with_short_circuit_protection_circuity Boost_LED_Driver_with_short_circuit_protection_circuity
×
