TLE4266G

停产
TLE4266 是一款采用 PG-SOT223-4 SMD 封装的低压降稳压器，适用于 5 V 或 10 V 电源。最大输出电流大于120mA。
数据手册
封装
视图替换

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4266G
TLE4266G
视图替换
数据手册

商品详情

  • Hold
    no
  • Accuracy
    2 %
  • Dropout Voltage
    250 mV
  • Enable (=Inhibit)
    yes
  • Base Product
    n.a
  • Reset
    no
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 45 V
  • Status Output
    no
  • Power Fail
    no
  • Power Good
    no
  • Watchdog
    no
  • Currently planned availability until at least
    n.a
  • Qualification
    Automotive
  • Regulator Type
    General Purpose
  • Output Voltage Type
    5.0 V
  • Output Current max
    100 mA
  • Over Voltage Protection
    no
  • Quiescent Current
    300 µA
  • Budgetary Price €/1k
    0.7
  • Early Warning
    no
OPN
TLE4266GHTMA1
产品状态 discontinued
英飞凌封装名称
PG-SOT223-4
封装名 N/A
包装尺寸 4000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
视图替换

产品状态 discontinued
英飞凌封装名称
PG-SOT223-4
封装名 -
包装尺寸 4000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
该 IC 将输入电压 VI 调节在 5.5 V/10.5 V < V I < 45 V 至 V Q,nom = 5 V/10 V 范围内。最大输出电流大于120mA。该 IC 可通过抑制输入关闭，从而使电流消耗降至 10 µA 以下。该 IC 具有短路保护功能，并包含一个温度保护功能，可在过热时关闭 IC。TLE42664G 是该产品的可用版本。

特性

  • 输出电压 5 V 或 10 V
  • 输出电压公差 ≤ ± 2%
  • 120 mA 电流能力
  • 极低电流消耗
  • 低压降
  • 过热保护
  • 反极性保护
  • 宽温度范围
  • 适用于汽车电子设备
  • 抑制
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 要求

产品优势

  • 强大的保护功能
  • 宽输入操作和温度范围

图表

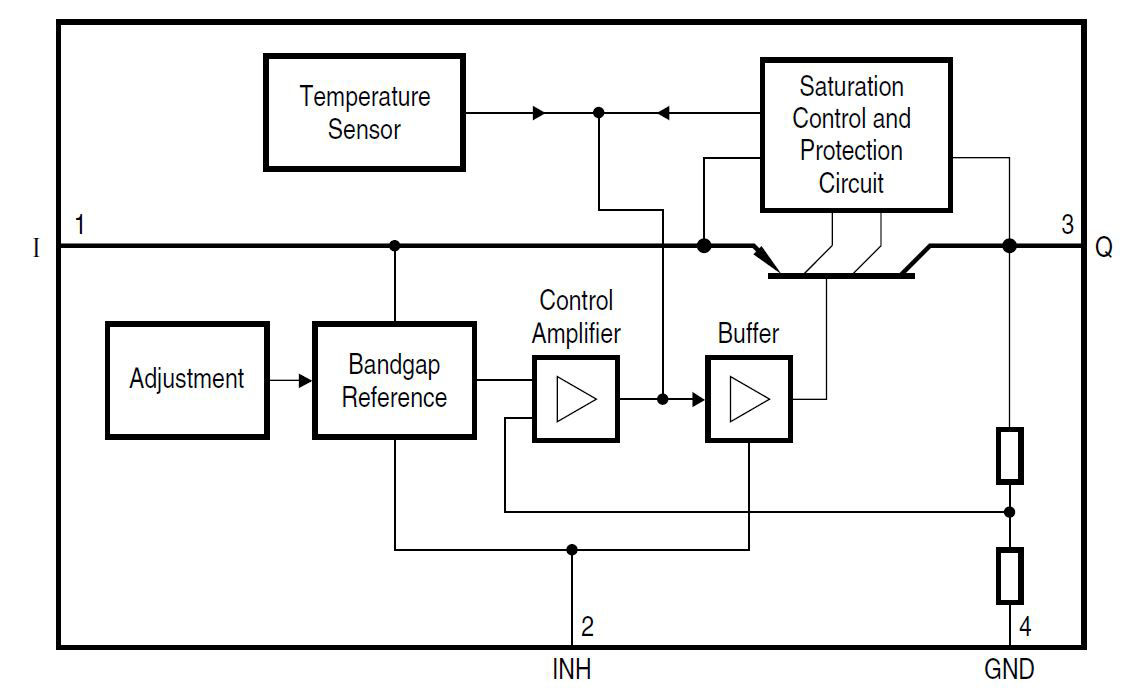

TLE4266-Block-Diagram
TLE4266-Block-Diagram
TLE4266-Block-Diagram TLE4266-Block-Diagram TLE4266-Block-Diagram

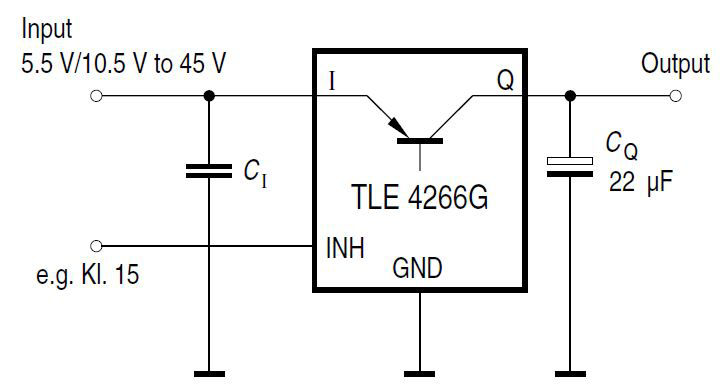

TLE4266-Application-Diagram TLE4266-Application-Diagram TLE4266-Application-Diagram
×
