TLE4285G

停产
TLE4285G 是一款 5V 固定电压稳压器，采用非常小的 SMD 封装 PG-SCT-595-5。最大输入电压为45V。
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4285G
TLE4285G
数据手册

商品详情

  • Hold
    no
  • Accuracy
    4 %
  • Dropout Voltage
    800 mV
  • Enable (=Inhibit)
    no
  • Base Product
    n.a
  • Reset
    no
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    6 V to 42 V
  • Status Output
    no
  • Power Fail
    yes
  • Power Good
    no
  • Watchdog
    no
  • Currently planned availability until at least
    n.a
  • Qualification
    Automotive
  • Regulator Type
    General Purpose
  • Output Voltage Type
    5.0 V
  • Output Current max
    10 mA
  • Over Voltage Protection
    no
  • Quiescent Current
    100 µA
  • Budgetary Price €/1k
    0.44
  • Early Warning
    no
OPN
TLE4285GHTSA1
产品状态 discontinued
英飞凌封装名称
PG-SCT595-5
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PG-SCT595-5
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
该设备可以驱动超过10mA的输出电流，并以4％的精度调节输出电压。它包括一个电源故障输出（集电极开路），当输出引脚欠压时，该输出切换到低电平，并且一个内部 50 kΩ 上拉电阻连接到输出 Q。此外，该设备还具有温度保护功能，可在过热时禁用电路。

特性

  • 15 mA 电流能力
  • 低静态电流消耗
  • 电源故障输出
  • 宽工作范围：高达 45 V
  • 宽温度范围：-40 ° C 至 150 ° C
  • 输出短路保护
  • 过温保护
  • 超小型 SMD 封装 PG-SCT-595-5
  • 绿色产品（符合 RohS 标准）
  • 符合 AEC 要求

产品优势

  • 强大的保护功能
  • 宽输入操作和温度范围

图表

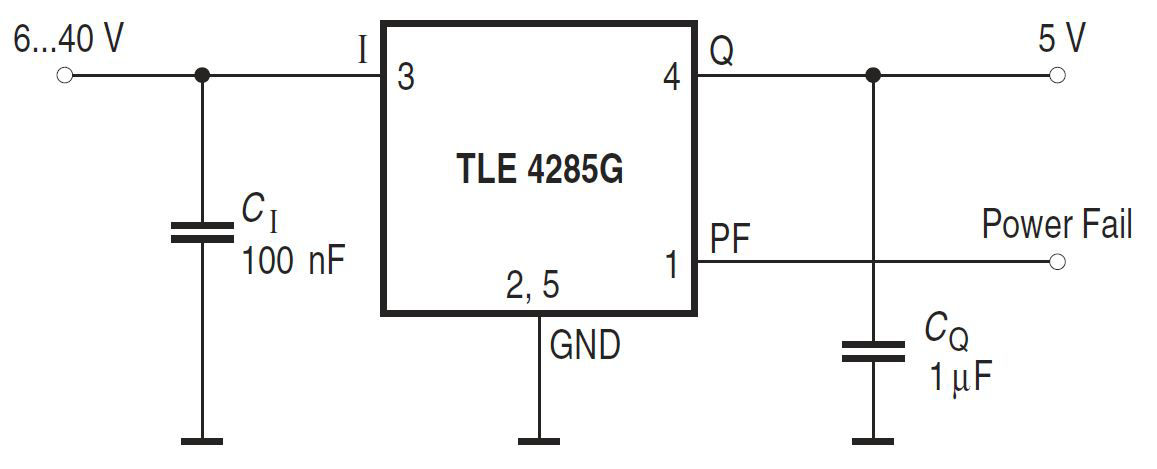

TLE4285-Application-Diagram
TLE4285-Application-Diagram
TLE4285-Application-Diagram TLE4285-Application-Diagram TLE4285-Application-Diagram

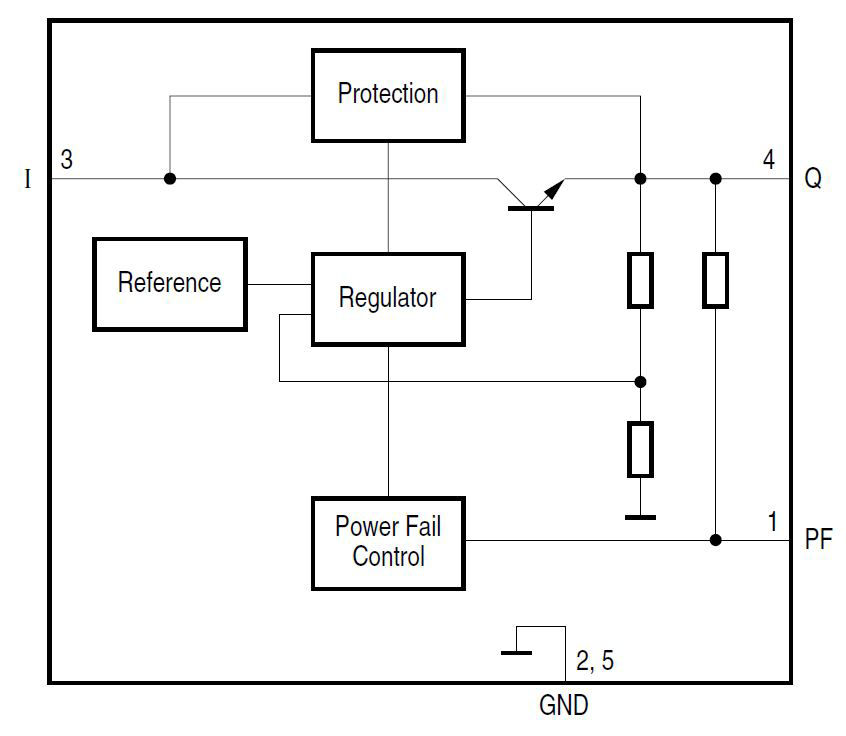

TLE4285-Block-Diagram TLE4285-Block-Diagram TLE4285-Block-Diagram
×
