TLE9185QXW V33

MOTIX ™ TLE9185QXW V33 是一款符合 AEC Q100 0 级标准的三相栅极驱动器 IC，在 VQFN-48 电源封装中集成电源。
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9185QXW V33
TLE9185QXW V33
每件.
数据手册

商品详情

  • 供电电压
    3.3 V to 28 V
  • 分类
    ISO26262-ready
  • 技术
    MOTIX™ Driver
  • 温度
    -40 °C 175 °C
  • 电流检测放大器
    1xCSA
  • 目前计划的可用性至少到
    2038
  • 系列
    MOTIX™ gate driver ICs
  • 认证标准
    Automotive
  • 驾驶性能
    90 nC at 20 kHz
推荐的
OPN
TLE9185QXWV33XUMA1
产品状态 active and preferred
英飞凌封装名称
PG-VQFN-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-VQFN-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
用于 BLDC 电机的 MOTIX ™ TLE9185QXW V33 栅极驱动器 IC 集成了 3.3 V 低压差稳压器、用于六个外部 N 沟道 MOSFET 的三个半桥、一个电流检测放大器和一个 32 位 SPI 接口。该设备包括诊断和监控功能，旨在与 3.3 V 微控制器一起运行。TLE9185QXW V33 符合 ISO 26262 标准，支持 -40°C 至 +175°C 的环境工作温度范围。

特性

  • 低压降稳压器 3.3 V
  • 自适应 MOSFET 栅极控制
  • 一个电流检测放大器
  • 可配置唤醒源
  • 6 个 PWM 输入，最高频率 25 kHz
  • 32位串行外设接口
  • 带循环冗余校验 (CRC) 的 SPI
  • 周期性循环尾流（所有模式）
  • 漏极-源极监控
  • 可配置超时
  • 窗口看门狗

产品优势

  • 多样化的保护功能
  • 全面的监控功能
  • 改善电磁辐射
  • 降低 PWM 模式下的开关损耗
  • 延长温度。范围：40°C 至 +175°C
  • 安全文档 - 符合 ISO 26262 标准

应用

图表

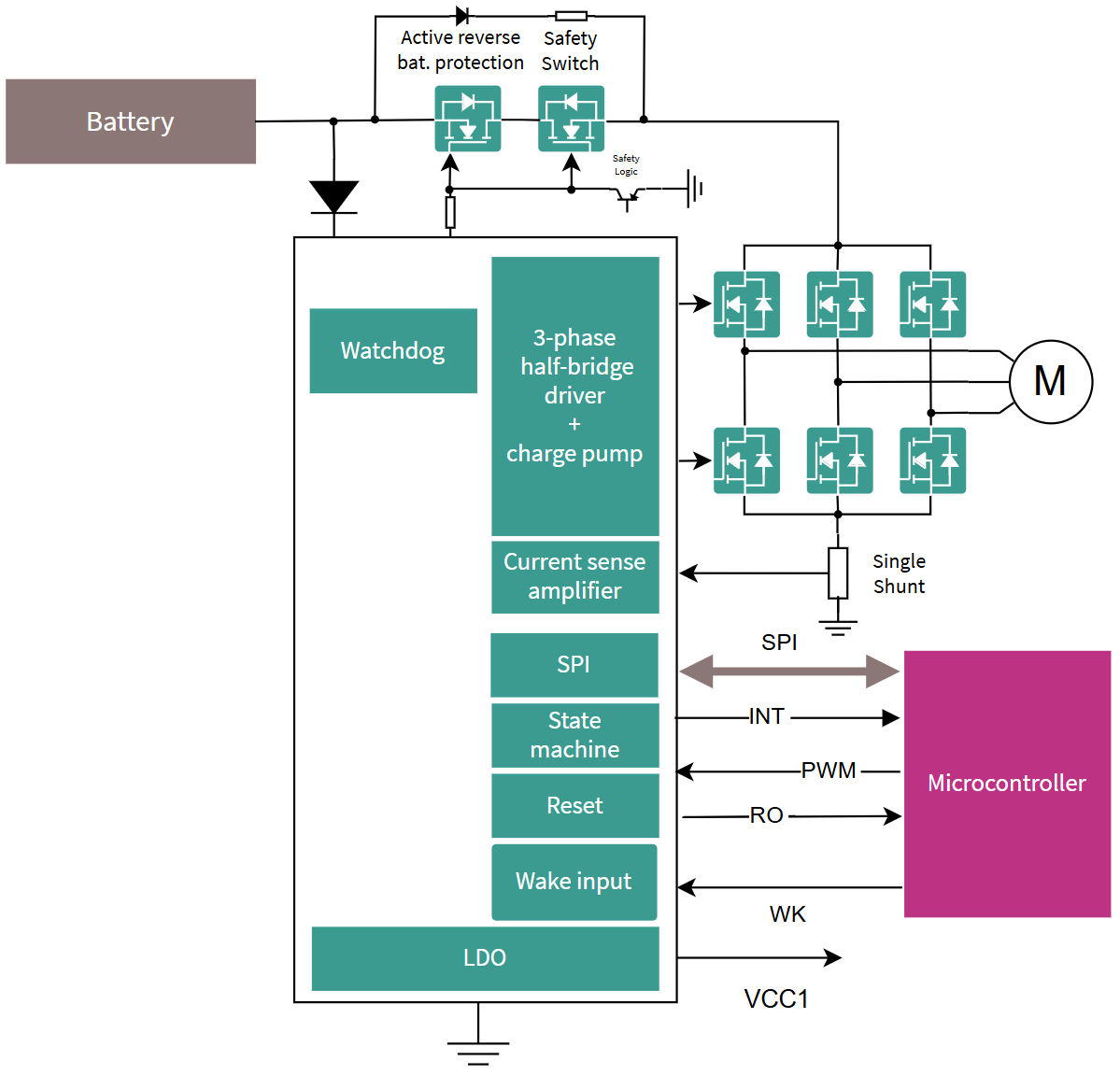

TLE9185 Bridge SBC Block Diagram
TLE9185 Bridge SBC Block Diagram
TLE9185 Bridge SBC Block Diagram TLE9185 Bridge SBC Block Diagram TLE9185 Bridge SBC Block Diagram
TLE9185 Bridge SBC Block Diagram TLE9185 Bridge SBC Block Diagram TLE9185 Bridge SBC Block Diagram
×
