TLE9221SX

停产
TLE9221SX FlexRay收发器实现通信控制器和总线介质之间的物理接口。

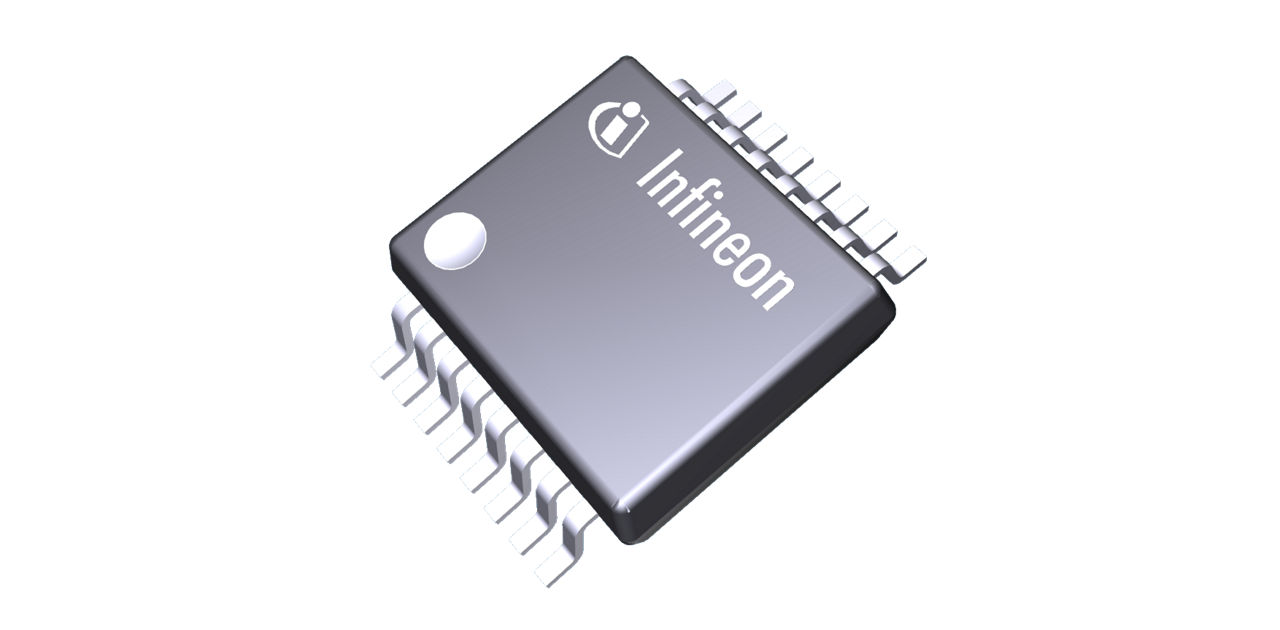

封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9221SX
TLE9221SX

商品详情

  • Transmission Rate max
    10 MBit/s
  • Supply Voltage
    3.3 V, 5 V
  • Additional Features
    STBN, EN, WAKE, ERRN, BGE, INH, Vio, RxEN
  • Wake-up Inputs
    Wake-up Pin, Bus Wake-up
  • Bus Wake-Up Capability
    yes
  • Standards
    EPL.3.0.1
  • Features
    INH Output, STBN, EN, WAKE, ERRN, BGE, Vio, RxEN
  • Green
    RoHS compliant, Halogen free
  • Type
    FlexRay™
  • Qualification
    Automotive
  • Quiescent Current
    < 65 µA sleep mode
OPN
TLE9221SXXUMA2
产品状态 discontinued
英飞凌封装名称
PG-SSOP-16
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PG-SSOP-16
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
TLE9221SX FlexRay 收发器针对时间触发的车载网络进行了优化，数据速率为 1 Mbit/s 至 10 Mbit/s。它符合 FlexRay 电气物理层规范 3.0.1 版，提供优化的 EMI 和低 EME、一流的 ESD 稳健性、60 ns 最小位时间支持以及用于总线故障保护和错误检测的集成总线保护接口。

特性

  • 符合 FlexRay 电气物理层规范 3.0.1 版
  • 已优化适用于时间触发的车载网络，数据传输速率从 1 Mbit/s 到 10 Mbit/s
  • 优化的电磁抗扰度 (EMI)
  • 极低的电磁辐射 (EME)，支持大型网络和复杂的总线拓扑
  • 一流的 ESD 稳健性，根据 HBM 为 +/-10 kV，根据 IEC61000-4-2 为 +/-11 kV
  • 支持 60 ns 最小位时间
  • 优化的数字输入，最大限度地减少抖动
  • 集成总线保护接口
  • 总线故障保护和错误检测
  • 数字接口引脚上的自动电压自适应
  • 大电流数字输出，经过优化，可驱动长导线和高电容负载
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 认证
