TLE92464ED

这些可扩展的解决方案控制自动变速箱、电子稳定控制和主动悬架应用中的螺线管。
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE92464ED
TLE92464ED
数据手册

商品详情

  • RDS (on) (multiple)
    115 mOhm
  • SPI
    32 Bit
  • Classification
    ISO 26262-compliant
  • Comments
    4 Channel Integrated Constant Current Control IC
  • Operating Voltage
    4 V to 40 V
  • Currently planned availability until at least
    2038
  • Output Current
    1.5 A
  • Channels
    4
  • Quiescent Current
    0,01mA
受到推崇的
OPN
TLE92464EDXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-36
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-DSO-36
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
TLE92464ED 可有效控制流经电感负载的电流，误差小于 1%。它提供 0-1500mA（15 位分辨率）的可编程目标电流，并支持高达 1800mA 的抖动电流。其抖动发生器为设定点添加了可编程的三角/梯形波形。通过集成驱动晶体管和电流传感电阻器，它可以最大限度地减少外部元件。TLE92464ED 符合 ISO 26262 标准，确保 ASIL C 安全。

特性

  • 四个独立的低边通道
  • <1% 电流控制精度
  • 可编程设定点：0mA 至 1.5A
  • 负载电流（含抖动）1.8A
  • 并行通道模式下的电流 2.7A
  • 集成抖动发生器
  • 集成检测电阻 RSHUNT = 140mΩ
  • 对大负载电源具有出色的免疫力
  • VDD 引脚电压低至 3.5 V 时仍可工作
  • 34 位 SPI，带有 8 位 CRC 和 SPI 看门狗
  • 完善的保护和诊断功能

产品优势

  • 在系统级别启用 ASIL D
  • 全温度范围高达 175°C
  • -40°C 至 150°C 范围内精度为 ±1%
  • 出色的电池纹波抑制
  • 简化 6CH TLE92466ED 的使用。
  • 利用TLE92466ED 可实现软件复用
  • 可扩展解决方案
  • 集成功率器件
  • 优化组件布局
  • 实现电流限制和斜率
  • 改进的防电池短路性能

图表

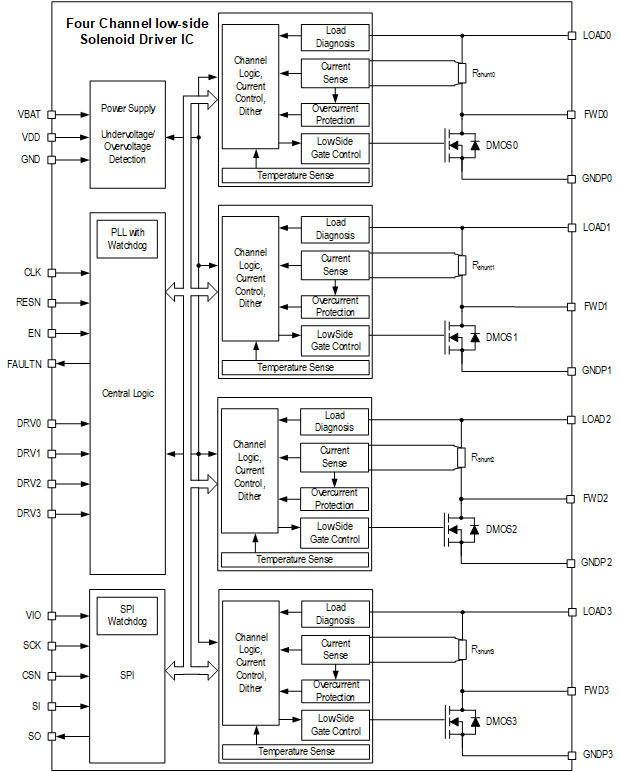

TLE92464ED_Block_diagram_4CHx
TLE92464ED_Block_diagram_4CHx
TLE92464ED_Block_diagram_4CHx TLE92464ED_Block_diagram_4CHx TLE92464ED_Block_diagram_4CHx
TLE92464ED_Block_diagram_4CHx TLE92464ED_Block_diagram_4CHx TLE92464ED_Block_diagram_4CHx
×
