TLE92464EDHP

TLE92464EDHP 是一款高精度、灵活的单片 4 通道电磁阀驱动器 IC，设计用于控制自动变速器中的 4 个线性电磁阀
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE92464EDHP
TLE92464EDHP
每件.
数据手册

商品详情

  • RDS (on) (multiple)
    115 mOhm
  • SPI
    32 Bit
  • Classification
    ISO 26262-compliant
  • Comments
    4, 4 Channel High Accuracy Integrated Constant Current Control IC
  • Operating Voltage
    4 V to 40 V
  • Currently planned availability until at least
    2038
  • Output Current
    1.5 A
  • Channels
    4
  • Quiescent Current
    0.01mA
受到推崇的
OPN
TLE92464EDHPXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-36
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-36
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
TLE92464EDHP 的精度优于 TLE92464ED：初始值<±3 mA，且<±0.8%包括高达 1200 mA 的老化。它支持 0 至 1500mA 的目标电流，分辨率为 15 位，抖动电流高达 1800mA。它符合 ISO 26262 标准，可确保 ASIL 安全性并通过集成晶体管和电流传感电阻器减少外部元件。

特性

  • 高电流控制精度
  • ±3 mA 高达 1200 mA
  • ±0.8% 高达 1200 mA
  • ±1% 高达 1500 mA
  • 四个独立的低侧通道
  • 可编程设定点从 0mA 到 1.5A
  • 并行通道模式下的电流为 2.7A
  • 集成抖动发生器
  • 15 位电流设定点分辨率
  • 集成检测电阻 RSHUNT =140 mΩ
  • 卓越的抗干扰能力

产品优势

  • 简化 TCU 校准：节省时间
  • 全温度范围高达 175°C
  • 出色的电池纹波抑制
  • 出色的电池纹波抑制
  • 6 通道 TLE92466ED：系列概念
  • 最大限度地重复使用 TLE92464ED 和 TLE92466ED
  • 可扩展解决方案
  • 集成功率器件
  • 优化 PCB 布局
  • 实施电流限制和压摆率

图表

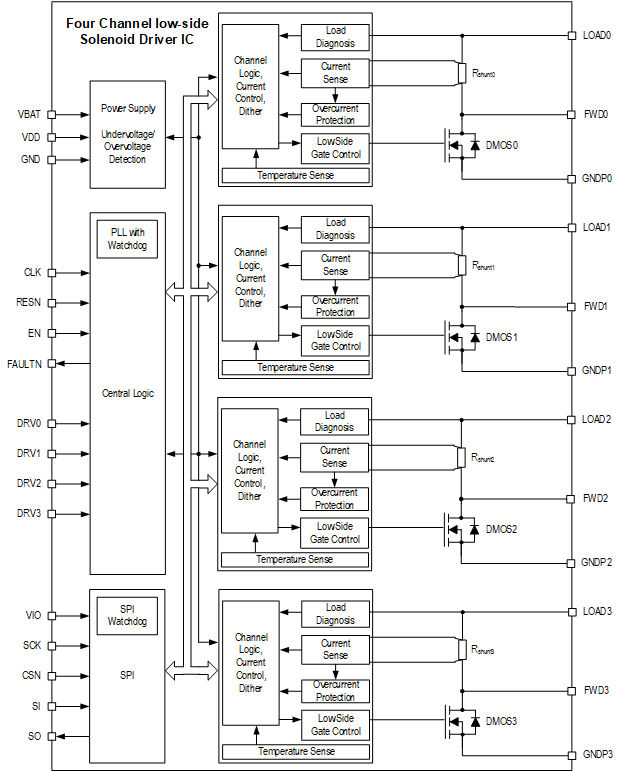

01 block diagram 4chx
01 block diagram 4chx
01 block diagram 4chx 01 block diagram 4chx 01 block diagram 4chx
01_Block_diagram_4CHx 01_Block_diagram_4CHx 01_Block_diagram_4CHx
01_Block_diagram_4CHx 01_Block_diagram_4CHx 01_Block_diagram_4CHx
×
