TLS203B0EJ V33

TLS203B0EJ V33 是一款微功耗、低噪音产品，能够提供 300 mA 的输出电流和 270 mV 的压差电压。
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS203B0EJ V33
TLS203B0EJ V33
每件.
数据手册

商品详情

  • Hold
    no
  • Accuracy
    2.5 %
  • Dropout Voltage
    270 mV
  • Enable (=Inhibit)
    yes
  • Base Product
    TLS203B0xxVxx
  • Reset
    no
  • Operating Temperature
    -40 °C to 125 °C
  • Operating Voltage
    2.3 V to 20 V
  • Status Output
    no
  • Power Fail
    no
  • Power Good
    no
  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Family
    OPTIREG™ linear Post Regulator
  • Qualification
    Automotive
  • Regulator Type
    Post Regulator
  • Output Voltage Type
    3.3 V
  • Output Current max
    300 mA
  • Over Voltage Protection
    no
  • Quiescent Current
    30 µA
  • Budgetary Price €/1k
    0.62
  • Early Warning
    no
受到推崇的
OPN
TLS203B0EJV33XUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-8
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该器件专为电池供电系统而设计，30 μA 的低静态电流使其成为理想的选择。
TLS203B0 的一个主要特性是其低输出噪声。通过添加外部 0.01 μF 旁路电容器，输出噪声降至非常低的数值。TLS203B0 电压调节器在输出电容小至 3.3 μF 的情况下也能保持稳定。可以使用小型陶瓷电容器，而无需许多其他调节器所需的串联电阻。内部保护电路包括电池反接保护、电流限制和反向电流保护。TLS203B0 具有固定输出电压 3.3 V、5.0 V 以及具有 1.22 V 参考电压的可调设备。它采用 PG-DSO8 裸露焊盘封装。

特性

  • 宽输入电压范围：高达 20 V
  • 300 mA 电流能力
  • 低静态电流：30μA RMS
  • 低压差电压：270 mV
  • 低噪声至 30µV
  • 固定输出电压：3.3 V
  • 启用功能
  • 内部电路可在低至 2.3 V 的电压下工作
  • 极低的关断电流：< 1μA
  • 无需保护二极管
  • 与 ≥ 3.3 μF 输出电容稳定
  • 与铝、钽或陶瓷输出电容稳定
  • 反极性保护
  • 过流和过热保护
  • PG-DSO8 裸露焊盘封装
  • 适合用作汽车电子中的后置稳压器
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 认证

产品优势

  • 宽输入电压范围
  • 支持输出陶瓷电容
  • 低噪音

图表

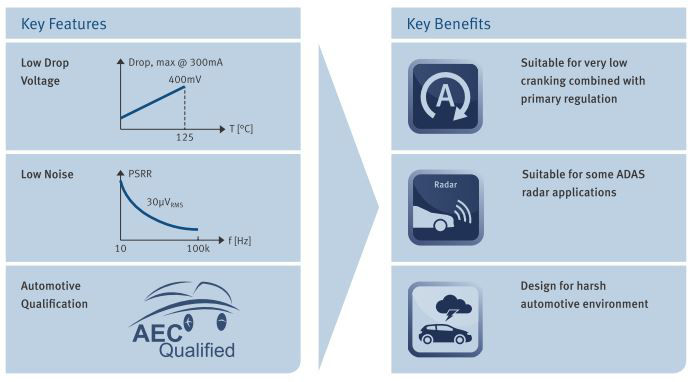

Key_features_and_benefits_TLS203B0_33V_50V
Key_features_and_benefits_TLS203B0_33V_50V
Key_features_and_benefits_TLS203B0_33V_50V Key_features_and_benefits_TLS203B0_33V_50V Key_features_and_benefits_TLS203B0_33V_50V

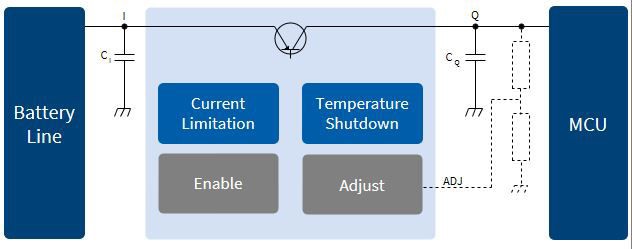

application_schematic_TLS203B0_TLS205B0. application_schematic_TLS203B0_TLS205B0. application_schematic_TLS203B0_TLS205B0.
Key_features_and_benefits_TLS203B0_33V_50V Key_features_and_benefits_TLS203B0_33V_50V Key_features_and_benefits_TLS203B0_33V_50V

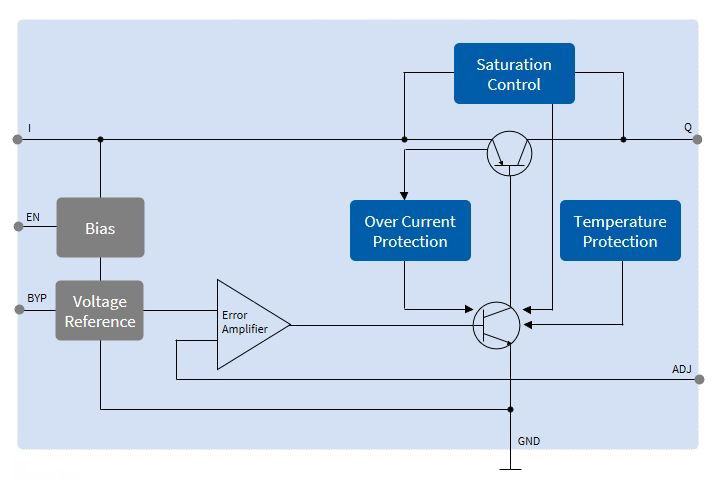

Internal_schematic_TLS203B0-TLS205B0 Internal_schematic_TLS203B0-TLS205B0 Internal_schematic_TLS203B0-TLS205B0
application_schematic_TLS203B0_TLS205B0. application_schematic_TLS203B0_TLS205B0. application_schematic_TLS203B0_TLS205B0.
Internal_schematic_TLS203B0-TLS205B0 Internal_schematic_TLS203B0-TLS205B0 Internal_schematic_TLS203B0-TLS205B0
×
