XDPP1148-100B

XDP ™集成数字控制器，用于 DC-DC 转换，支持 PWM 和 LLC
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XDPP1148-100B
XDPP1148-100B
每件.
数据手册

商品详情

  • DPWM Resolution
    78.1 ps
  • GPIO
    11
  • I-ADC
    2
  • PWM Outputs
    6
  • PWM Frequency max
    2 MHz
  • V-ADC
    1
  • Memory
    80kB ROM; 32kB RAM; 64kB OTP

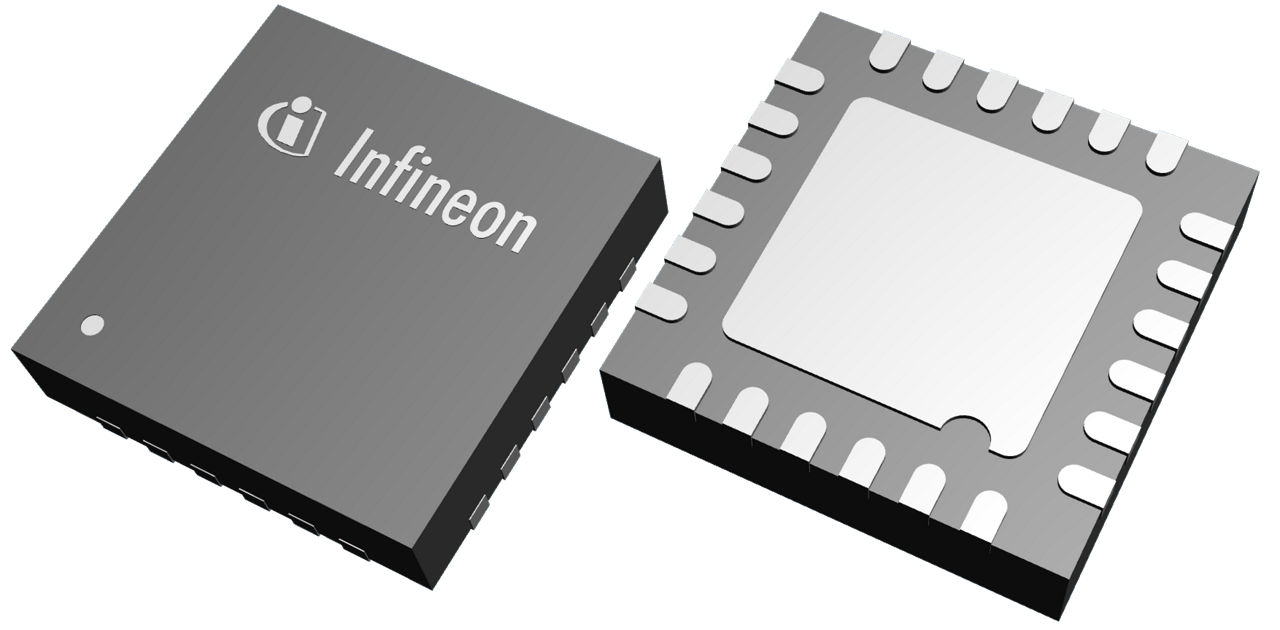

  • Package
    PG-VQFN-24
  • Input Voltage range
    3.3 V
  • Voltage Loops max
    1
  • Communication Interfaces
    I2C, PMBUS, UART, SPI
受到推崇的
OPN
XDPP1148100BXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-VQFN-24
封装名 N/A
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-VQFN-24
封装名 -
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
XDPP1148-100B 是最新一代数字控制器产品系列。它增加了闭环 LLC 拓扑支持、增强前馈、非线性快速瞬态、轻载电源管理和双向配置。4x4 毫米 24 引脚 VQFN 封装中集成的高性能 AFE、基于状态机的数字控制环路和 Cortex ® -M0 处理器可实现高电源质量、低延迟和灵活的电源设计。

特性

  • 业界最小的 4x4 毫米 VQFN 封装
  • 100 MHz，32位 Cortex ® -M0 处理器
  • 前馈控制
  • PWM 和 PFM 模式支持
  • 相电流平衡
  • 1 个 V-sense ADC 和 2 个 I-sense ADC
  • 突发模式、二极管仿真和相位脱落
  • 快速瞬态和非线性 PID 响应
  • 基于固件的系统配置
  • 有源电流共享
  • I2C/PMBus 1.4、UART 和 SPI 接口
  • 低功耗睡眠模式

产品优势

  • 轻松实现产品差异化
  • 用户特定的定制
  • 快速上市
  • 出色的动态瞬态性能
  • 减小 BOM 尺寸并降低系统成本
  • 复杂的故障处理
  • 使用可配置的 GPIO 进行管理

应用
