XMC4300-F100F256 AA
XMC4300-F100F256 AA
数据手册

商品详情

  • A/D输入线路 (incl. FADC)
    14
  • ADC模块的数量
    2
  • CAN节点
    2
  • CPU
    ARM Cortex-M4
  • DMA通道
    8
  • DSP功能
    Yes
  • EEPROM仿真
    Yes
  • SRAM (包括高速缓存)
    128 kByte
  • SRAM
    128 kByte
  • 串行I/O接口
    4
  • 串行I/O接口的类型
    SPI, I²S, I²C, UART
  • 功耗模式
    clock gating possible
  • 外部总线接口
    No
  • 存储器类型
    Flash
  • 定时I/O引脚 (PWM, CAPCOM)
    16
  • 实时时钟
    Yes
  • 快速闪存编程
    No
  • 指令宽度 ([bits])
    32/16
  • 振荡器看门狗
    Yes
  • 数字I/O引脚
    75
  • 最低I/O 操作电压
    3.3 V
  • 次内核
    N/A
  • 浮点单元
    Yes
  • 温度
    -40 to 85°C
  • 片上时钟生成
    Yes
  • 片上电压调节器
    Yes
  • 看门狗定时器
    Yes
  • 程序存储器
    256 kByte
  • 系列
    XMC4300
  • 触摸/LED矩阵控制
    Yes
  • 计时器/计数器
    12
  • 认证标准
    Industrial
  • 闪存
    256 kByte
  • 附加功能
    USB, EtherCAT®, Ethernet 10/100 Mbit/s, SD/MMC
  • 预算价格€/1k
    10.41
  • 最高 频率
    144 MHz
推荐的
OPN
XMC4300F100F256AAXQMA1
产品状态 active and preferred
英飞凌封装名称
PG-LQFP-100
封装名 N/A
封装尺寸 540
封装类型 TRAY
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
PG-LQFP-100
封装名 -
封装尺寸 540
封装类型 TRAY
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
XMC4300器件都是基于 Arm® Cortex-M4® 处理器内核的 XMC4000 系列微控制器的成员。 XMC4300将 Arm® Cortex-M4® 内核的扩展功能和性能与强大的片上外设子系统和片上存储单元相结合。 Arm® Cortex-M® 微控制器上的 EtherCAT 节点具有片上闪存和模拟/混合信号功能，具有出色的闪存与 RAM 比率。

特性

  • ARM ® Cortex ® -M4 @ 144MHz
  • 256kB 闪存，128kB RAM
  • Flash 上的数据和 IP 保护
  • EtherCAT ®节点
  • 2 x CAN节点
  • 电源电压范围：3.13 - 3.63V
  • 以太网MAC、USB-OTG、SD/MMC
  • 4通道USIC（配置为SPI，UART，IIC，IIS）
  • 2 x 12 位 ADC，14 个输入通道
  • 2通道12位DAC
  • 外设时钟：144 [MHZ]
  • 12 x 16 位专用定时器

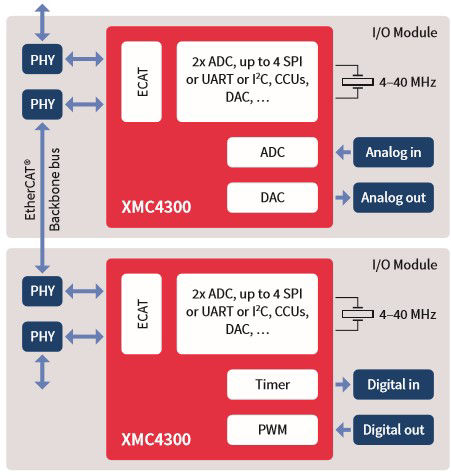

图表

XMC4300
XMC4300
XMC4300 XMC4300 XMC4300
XMC4300 XMC4300 XMC4300
×
modalImg
