Truck Smart Instrument System

应用领域/适用场景:本项目适用于24V供电系统的卡车,是一款中低端的卡车仪表显示系统

方案亮点:仪表电机控制精细,柔和自然

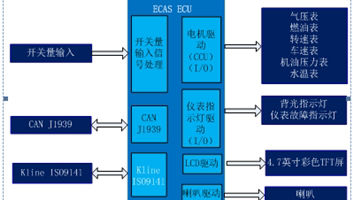

自主研发项目。该仪表适用于24V供电系统的卡车,是一款中低端的卡车仪表显示系统;主控MCU采用英飞凌的XC2200系列单片机,通过采集各种组合开关信号、接收来自CAN网络上的信息包,解析出发动机信息、车辆行驶信息、底盘信息等等,在仪表盘上以指示警告灯或者在液晶屏上的显示出相应的信息。结构组成如下图所示。

truck smart instrument system figure1

【图1】

truck smart instrument system figure2

【图2】
