6.6kW车载双向充电机（OBC）

On Board Two Way Charger
On Board Two Way Charger
On Board Two Way Charger

应用领域/适用场景：适用于新能源汽车的车载充电机

方案亮点：可以正向充电和反向逆变，效率高；GUI图形用户界面

方案详情：

主要性能：

正向充电功率6.6kW, 效率95.5%
反向逆变功率3.3kW, 效率94.0%
CAN通讯、GUI图形用户界面
电路方案：
2个3.3kW变换器并联, 无桥PFC + LLC/（双向CLLC）

On Board Two Way Charger Block Diagram
On Board Two Way Charger Block Diagram
On Board Two Way Charger Block Diagram

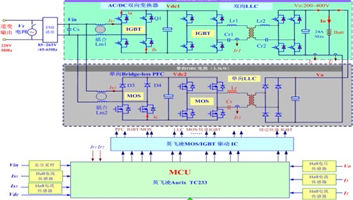

【图1】OBC方案框图

On Board Two Way Charger Prototype
On Board Two Way Charger Prototype
On Board Two Way Charger Prototype

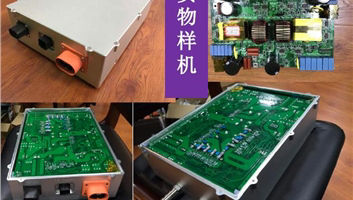

【图2】OBC实物样机图

该项目使用的英飞凌的物料清单：
单片机

TC233

功率器件

AIKW40N65F5

APW65R048CFDA
