6AP0215T08-DSC-FS车用级IGBT驱动器

6ap0215t08 Dsc Fs Auto Grade Igbt Driver

应用领域/适用场景：该产品针对英飞凌双面水冷IGBT模块FF400R07A01E3_S6 设计，适用于电压等级750V及以下的同类型封装的汽车级IGBT模块

方案亮点：6AP0215T08-DSC-FS是符合高功率密度、高性价比要求，并且符合功能安全的车用级双面水冷IGBT驱动器。

方案详情：

6AP0215T08-DSC-FS是符合高功率密度、高性价比要求，并且符合功能安全的车用级驱动器。该产品针对英飞凌双面水冷IGBT模块FF400R07A01E3_S6 设计，适用于电压等级750V及以下的同类型封装的汽车级IGBT模块，安全可靠的驱动和保护IGBT模块。

驱动器基于英飞凌功能安全版本芯片1EDI2002AS进行开发设计，驱动板除具备基本的短路保护，欠压保护和有源钳位保护功能外，还增加了母线电压采样、相电压采样及NTC温度采样等功能。驱动板与上级MCU之间通过SPI通讯，使得MCU可以随时监测IGBT模块和驱动板的运行状况，并根据实时情况进行优化配置。

产品特点：

16位SPI通讯，可支持菊花链通讯模式

8位编程ADC隔离信号处理，自带增益补偿
退饱和检测保护可编程控制
可编程高级有源钳位功能
可编程式多电平关断功能
短路检测及保护功能
相电流检测功能
相电压检测功能
母线电压采样
NTC温度采样
核心器件通过AEC认证

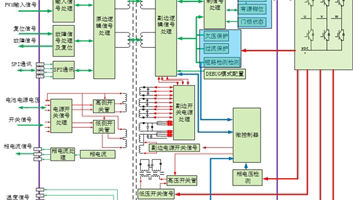

6ap0215t08 Dsc Fs Auto Grade Igbt Driver Clock Diagram

【图1】原理图

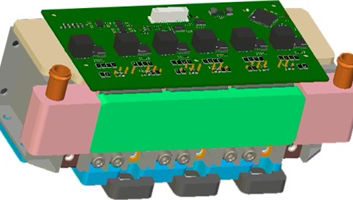

6ap0215t08 Dsc Fs Auto Grade Igbt Driver Demo
