电池管理系统（BMS）

Battery Management System

应用领域/适用场景：本项目适用于12V和24V两种供电环境，可用于新能源车辆各类型电池管理

方案亮点：系统采用分布式采集，数据集中处理，软件基于模型设计，经过MIL、SIL、PIL、HIL、台架、上车测试，实现了状态计算、诊断管理、充电控制、均衡控制等功能，显著提高电池系统的安全性、稳定性和可靠性。

方案详情：

本项目电池管理系统的开发遵循汽车电子行业的“V”流程开发模式，从最初的概念设计到最后的实车测试，严格遵循硬件/软件/策略的各类汽车电子设计开标准。产品功能主要包括：

1) 参数检测：电压电流、温度检测、绝缘、阻抗等。
2) 在线诊断：系统故障和单体故障两类，具有故障诊断、故障存储管理等功能，诊断协议为UDS。
3) 状态计算：SOC、SOH、SOP。
4) 安全保护：上报故障给整车控制器和充电机，切断高压来保护电池，包括碰撞断电、高压系统回路绝缘与高压互锁检测与处理。
5) 热管理：采集温度，开启加热和冷却。
6) 均衡控制：采用均衡方式使电池达到一致性。
7) 充电控制：支持车载充电机通过家庭用电及交流充电桩进行充电。
8) 网络通讯：整车通讯、充电重新、在线标定、程序下载。
9) 信息存储：SOC、SOH、充放电安时数、故障码等。
10) 标定维护：Bootloader功能：能通过整车CAN线实现基于UDS协议的在线代码更新功能，OTS样件能通过故障诊断仪更新软件（提供相应的上位机软件）。

应用范围：

- 可检测 24/36/48/60 路电压;

- 支持底层及应用层独立设计;
- 全汽车级元器件选型，支持国家充电标准；
- 支持CCP标定协议、UDS、OBD-ii诊断协议；
- EV/PHEV/HEV乘用车、物流车、客车。

图1是电池管理系统功能框图，图2是主从结构图，图3是产品照片，图4是BMS主从一体产品照片。

Battery Management System Block Diagram

【图1】电池管理系统功能框图

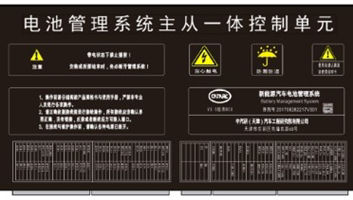

Battery Management System Integrated Picture

【图4】BMS主从一体产品照片

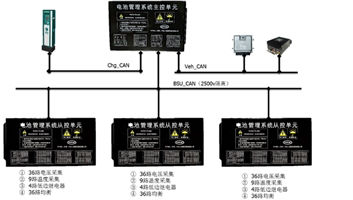

Battery Management System Structure Diagram

【图2】BMS主从结构图

Battery Management System Product Picture

【图3】产品照片

该项目使用的英飞凌的物料清单：
单片机

TC265

功率器件

TLE7368

BTS724G
TLE8104E
TLF35584
BSS314PE
