应用领域/适用场景:针对6缸/8缸高压共轨柴油机的控制而设计

应用领域/适用场景:针对6缸/8缸高压共轨柴油机的控制而设计

针对6缸/8缸高压共轨柴油机的控制而设计。在保证功能实现的基础上,ECU还具有完整的自我诊断和保护功能。所有功率驱动通道都具有过流、过压、过温等保护措施,保证在异常情况下ECU和执行器的安全。

控制策略程序划分为5个控制系统:车辆扭矩协调器、发动机扭矩协调器、油量协调器、喷射控制器、轨压控制器。具备启动控制、怠速控制、轨压控制、多次喷射控制、冒烟限制、排气制动控制、后处理控制等功能,满足国四排放法规要求,可以匹配整车且能够在高温、高原等极端条件下进行稳定的道路运行,具备国产化的潜力。
项目指标/特点:
高适应性:可用于2~4缸GDI/PFI/GDI+PFI汽油机控制和2~8缸高压共轨柴油机控制。
高便捷性:软件配置简单,标定维护方便,可通过以太网远程诊断、标定、调试和升级。
高开放性:有丰富的算法模块库,可灵活调用,也可开放控制算法源代码,供修改和替换。
高智能性:有多个先进观测器算法、模型自学习算法和多核调度算法,供参考和使用。
高可靠性:符合相关可靠性标准和AUTOSAR及ISO26262标准,经过台架和实车验证。

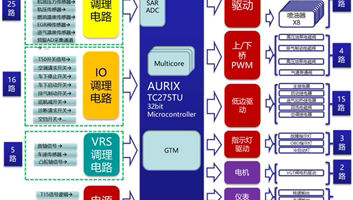

Diesel Engine Controller Dems Dk Block Diagram
Diesel Engine Controller Dems Dk Block Diagram
Diesel Engine Controller Dems Dk Block Diagram

【图1】功能框图/系统框图

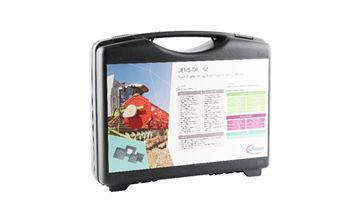

Diesel Engine Controller Dems Dk Prototype Figure1
Diesel Engine Controller Dems Dk Prototype Figure1
Diesel Engine Controller Dems Dk Prototype Figure1

【图2】样机图1

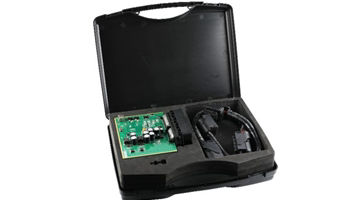

Diesel Engine Controller Dems Dk Prototype Figure2
Diesel Engine Controller Dems Dk Prototype Figure2
Diesel Engine Controller Dems Dk Prototype Figure2

【图3】样机图2
