电控空气悬架系统（ECAS）

Electronical Controlled Air Suspension System

应用领域/适用场景：适用于该电控单元适合应用于24V供电环境，可用于客车卡车的悬架控制。

方案亮点：可实现气囊的充放气控制，从而实现悬架高度的提升和下降，具有侧跪功能。

方案详情：

自主研发项目。该电控单元适合应用于24V供电环境，可用于客车卡车的悬架控制。采用英飞凌的XC2000系列单片机，通过采集车架与车桥的高度、气囊的压力、车速信号、制动信号和操作开关信号来驱动操纵机构中的电磁阀，实现气囊的充放气控制，从而实现悬架高度的提升和下降，具有侧跪功能；该系统配备基于ISO9141 Kline的遥控器，操作使用方便安全。结构组成如下图所示。

Electronical Controlled Air Suspension System Figure1

【图1】

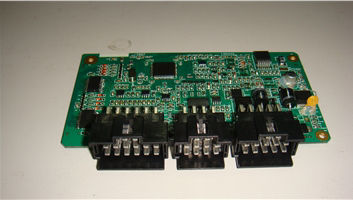

Electronical Controlled Air Suspension System Figure2

【图2】

该项目使用的英飞凌的物料清单：

单片机

XC2000
