PSoC™ 4000T - 电容式传感微控制器

一流的低功耗电容感应解决方案，具有无与伦比的信噪比、液体耐受性和多种感应功能

anchor

概述

PSOC ™ 4000T 微控制器扩展了基于 Arm ® Cortex ® -M0+ 的微控制器的 PSOC ™ 4 产品系列，具有先进的 HMI 功能。PSOC ™ 4000T 配备了 Multi-Sense，这是一种全面的传感解决方案，集成了英飞凌第五代 CAPSENSE ™ 、电感传感、液位传感和 CAPSENSE ™悬浮触控。英飞凌第五代 CAPSENSE ™技术可提供 10 倍更高的 SNR 和 10 倍更低的功耗。

关键特性

  • 48 MHz Arm ® Cortex ® -M0+ CPU
  • 高达 64 KB 闪存，高达 8 KB SRAM
  • 第五代 CAPSENSE ™
  • 16 个自电容输入/64 个互电容输入
  • 最多 8 个感应输入
  • 高分辨率液位传感
  • CAPSENSE ™悬停触摸
  • 工作电压：1.71 V 至 5.5 V
  • 深度睡眠模式，电流为 6 µA
  • 200 µA 电流下的主动触摸检测
  • 2 个 16 位 TCPWM，2 个串行块
  • 最多 21 个 I/O

产品系列对比

产品

关于

关于 PSoC™ 4000T

PSoC™ 4000T MCU 具有Arm® Cortex® -M0+ CPU，并具有英飞凌第五代高性能CAPSENSE™电容式感应以及电感式感应、液位感应和CAPSENSE™悬停触摸功能。

英飞凌第五代 CAPSENSE™ 技术提供比前几代 CAPSENSE™ 高 10 倍的 SNR（信噪比）性能，功耗降低 10 倍。

PSoC™ 4000T 电感传感基于差分和比率传感架构，在传感器电感和传感器工作频率方面提供了广泛的灵活性。

PSoC™ 4000T 微控制器的液位传感技术无需接触液体，可在嘈杂的环境中工作，并且可以检测不同的液体并去除泡沫和残留物。

PSoC™ 4000T 系列利用先进的第 5 代 CAPSENSE™，通过软件和封装兼容性，为基于 PSoC™ 4000 和 PSoC™ 4000S 的设计提供了易于实现的升级路径。 PSoC™ 4000T 系列支持各种应用，包括可穿戴设备、可听设备、家用电器、小型厨房电器、咖啡机等。

第 5 代 CAPSENSE™

超低功耗

超低功耗：
业界首款始终开启的触摸感应功能使HMI能够以极低的工作和待机功耗运行，从而延长可穿戴设备和耳戴设备等电池供电产品的电池寿命。

信噪比：

信噪比：
一流的信噪比提高了可靠性，提供了无缝的用户体验，更快的刷新率，并优化了平均功耗。

液体耐受性：在潮湿和高湿度条件下可靠运行，可防止各种液体（包括高导电性的咸水）的误触发。

多重感觉：

支持多种感应方法和各种用户界面的组合，例如触摸、滑块、压力触摸、接近、手指追踪、金属触摸、悬停触摸。Multi-Sense 还可用于设计高分辨率液位传感器

先进的接近接口：

先进的接近感应：
长达 30 cm 的接近检测距离、具有方向性的接近感应，以及通过可配置的手势控制实现接近感应手势识别。

入门

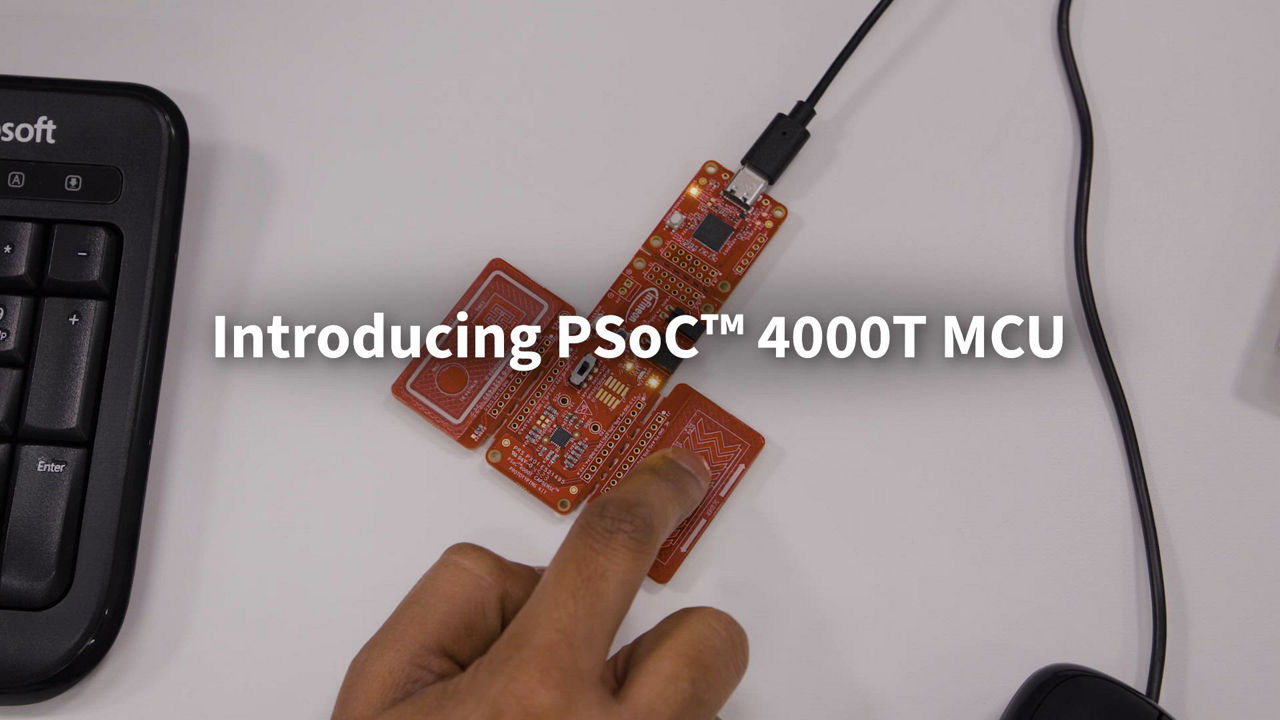

  • 获取PSoC™ 4000T CAPSENSE™套件 (CY8CPROTO-040T) 来启动您的电容式感应项目。
  • 获取PSoC™ 4000T 多感应套件 (CY8CPROTO-040T-MS) 来开发您的下一个电感感应、液位感应或悬停触摸应用。
  • 下载ModusToolbox™ 软件
  • 阅读我们的应用笔记：AN79953 PSoC™ 4 入门
  • 通过我们的 AN85951 应用笔记 了解 CAPSENSE™如何在您的 4 设计中使用PSoC™
  • 利用我们的 AN234231 应用笔记实现最低功耗电容式感应
ModusToolbox™ 软件

ModusToolbox™软件是支持英飞凌器件的开发工具和嵌入式资源的集合。

ModusToolbox™工具包包括桌面应用程序，可用于创建新的嵌入式项目，管理软件资源，配置设备外围设备和中间件，以及用于编译，编程和调试的多个IDE选项。 支持 Windows、Linux 和 MacOS。

这些 ModusToolbox™ 应用程序利用由英飞凌及其合作伙伴提供的代码示例、电路板支持包和中间件组成的大量GitHub托管存储库。中间件库包括 CAPSENSE™ HMI、连接、机器学习、图形、安全性等。

ModustoolBox™ 软件目前支持以下产品系列中的应用程序开发：

  • 32 位 PSoC™ Arm® Cortex® 微控制器
  • 32 位 XMC™ 工业微控制器 Arm® Cortex®-M
  • 32 位 TRAVEO™ T2G Arm® Cortex® MCU
  • AIROC™ 连接微控制器
  • AIROC™ 蓝牙®
  • USB-C 供电控制器
  • 无线充电 IC

驱动、中间件和代码示例可用于许多英飞凌产品，包括：

  • AIROC™ Wi-Fi + 蓝牙®
  • OPTIGA™ Trust
  • XENSIV™传感器
ModusToolbox™ 软件
GitHub 托管存储库
PSoC™ 4 开发者社区

英飞凌开发者社区全天候开放，供您与全球各地的工程师联系和交流。随时随地从英飞凌支持工程师和成员那里获得帮助，以您的首选语言就任何主题讨论来解决您的设计要求。

询问 PSoC™ 4 社区
产品寿命

英飞凌的寿命计划确保，根据英飞凌目前估计并视实际产品需求而定，英飞凌目前计划自首次销售之日起，针对以下列出的参与产品或外形、贴合和功能兼容的器件，服务期限不少于15年。

了解我们的产品长期供货计划

关于 PSoC™ 4000T

PSoC™ 4000T MCU 具有Arm® Cortex® -M0+ CPU，并具有英飞凌第五代高性能CAPSENSE™电容式感应以及电感式感应、液位感应和CAPSENSE™悬停触摸功能。

英飞凌第五代 CAPSENSE™ 技术提供比前几代 CAPSENSE™ 高 10 倍的 SNR（信噪比）性能，功耗降低 10 倍。

PSoC™ 4000T 电感传感基于差分和比率传感架构，在传感器电感和传感器工作频率方面提供了广泛的灵活性。

PSoC™ 4000T 微控制器的液位传感技术无需接触液体，可在嘈杂的环境中工作，并且可以检测不同的液体并去除泡沫和残留物。

PSoC™ 4000T 系列利用先进的第 5 代 CAPSENSE™，通过软件和封装兼容性，为基于 PSoC™ 4000 和 PSoC™ 4000S 的设计提供了易于实现的升级路径。 PSoC™ 4000T 系列支持各种应用，包括可穿戴设备、可听设备、家用电器、小型厨房电器、咖啡机等。

第 5 代 CAPSENSE™

超低功耗

超低功耗：
业界首款始终开启的触摸感应功能使HMI能够以极低的工作和待机功耗运行，从而延长可穿戴设备和耳戴设备等电池供电产品的电池寿命。

信噪比：

信噪比：
一流的信噪比提高了可靠性，提供了无缝的用户体验，更快的刷新率，并优化了平均功耗。

液体耐受性：在潮湿和高湿度条件下可靠运行，可防止各种液体（包括高导电性的咸水）的误触发。

多重感觉：

支持多种感应方法和各种用户界面的组合，例如触摸、滑块、压力触摸、接近、手指追踪、金属触摸、悬停触摸。Multi-Sense 还可用于设计高分辨率液位传感器

先进的接近接口：

先进的接近感应：
长达 30 cm 的接近检测距离、具有方向性的接近感应，以及通过可配置的手势控制实现接近感应手势识别。

入门
  • 获取PSoC™ 4000T CAPSENSE™套件 (CY8CPROTO-040T) 来启动您的电容式感应项目。
  • 获取PSoC™ 4000T 多感应套件 (CY8CPROTO-040T-MS) 来开发您的下一个电感感应、液位感应或悬停触摸应用。
  • 下载ModusToolbox™ 软件
  • 阅读我们的应用笔记：AN79953 PSoC™ 4 入门
  • 通过我们的 AN85951 应用笔记 了解 CAPSENSE™如何在您的 4 设计中使用PSoC™
  • 利用我们的 AN234231 应用笔记实现最低功耗电容式感应

ModusToolbox™ 软件

ModusToolbox™软件是支持英飞凌器件的开发工具和嵌入式资源的集合。

ModusToolbox™工具包包括桌面应用程序，可用于创建新的嵌入式项目，管理软件资源，配置设备外围设备和中间件，以及用于编译，编程和调试的多个IDE选项。 支持 Windows、Linux 和 MacOS。

这些 ModusToolbox™ 应用程序利用由英飞凌及其合作伙伴提供的代码示例、电路板支持包和中间件组成的大量GitHub托管存储库。中间件库包括 CAPSENSE™ HMI、连接、机器学习、图形、安全性等。

ModustoolBox™ 软件目前支持以下产品系列中的应用程序开发：

  • 32 位 PSoC™ Arm® Cortex® 微控制器
  • 32 位 XMC™ 工业微控制器 Arm® Cortex®-M
  • 32 位 TRAVEO™ T2G Arm® Cortex® MCU
  • AIROC™ 连接微控制器
  • AIROC™ 蓝牙®
  • USB-C 供电控制器
  • 无线充电 IC

驱动、中间件和代码示例可用于许多英飞凌产品，包括：

  • AIROC™ Wi-Fi + 蓝牙®
  • OPTIGA™ Trust
  • XENSIV™传感器
ModusToolbox™ 软件
GitHub 托管存储库

PSoC™ 4 开发者社区

英飞凌开发者社区全天候开放，供您与全球各地的工程师联系和交流。随时随地从英飞凌支持工程师和成员那里获得帮助，以您的首选语言就任何主题讨论来解决您的设计要求。

询问 PSoC™ 4 社区

产品寿命

英飞凌的寿命计划确保，根据英飞凌目前估计并视实际产品需求而定，英飞凌目前计划自首次销售之日起，针对以下列出的参与产品或外形、贴合和功能兼容的器件，服务期限不少于15年。

了解我们的产品长期供货计划
