现货，推荐
符合RoHS标准

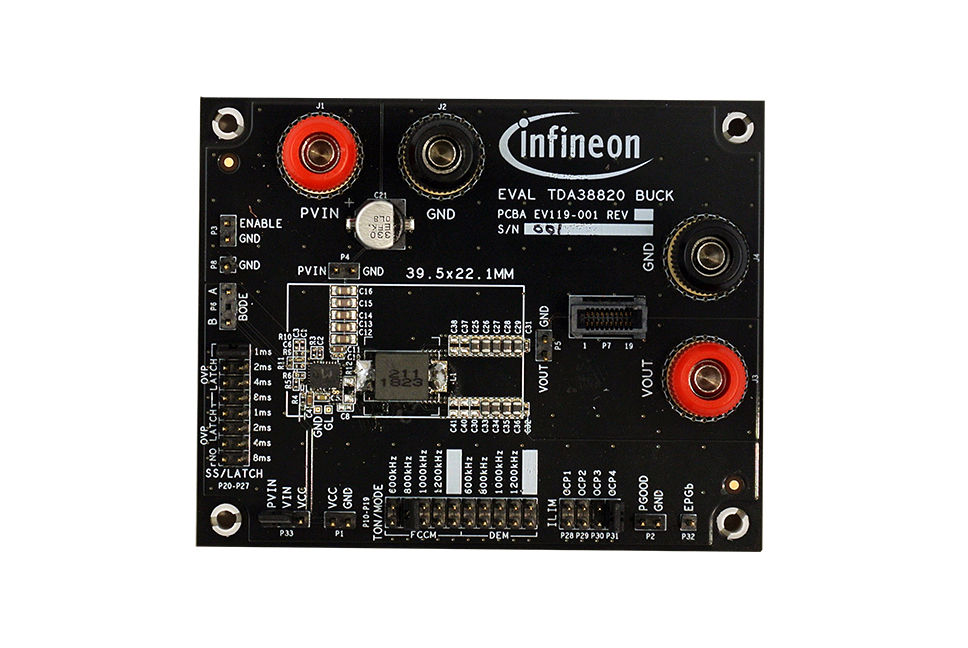

EVAL_38820_1VOUT

评估板 – 12 V 输入 1 V 输出，带 OptiMOS ™ IPOL 电压调节器 TDA38820
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_38820_1VOUT
EVAL_38820_1VOUT
用户手册

商品详情

  • Pout
    0 W to 20 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL_38820_1VOUT
  • Supply Voltage
    12 V to 13.2 V
  • Sub Application
    Datacom, Telecom, Storage, Server
  • Mounting
    Through hole
  • Dimensions
    3.75" x 3.0" x 0.062"
  • Topology
    Buck
  • Interfaces
    Banana connectors
  • Target Application
    Power Supplies
  • Family
    DC-DC Converter
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    1 V to 1 V
  • Output Current
    0 A to 20 A
  • Frequency
    600 kHz to 1000 kHz
受到推崇的
OPN
EVAL388201VOUTTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 CONTAINER
湿度 N/A
防潮包装 N/A
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 CONTAINER
湿度 -
防潮包装
无铅
无卤素
符合 RoHS 标准
该评估板具有20 A OptiMOS ™ IPOL、集成POL电压调节器、TDA38820（高度集成的同步降压调节器），具有恒定导通时间，采用小型4x5 mm2功率QFN封装。它为服务器、存储、电信和数据中心的负载点应用提供了连续、高性能和灵活的降压解决方案。

特性

  • Vin= 12V，Vout = 1 V（0 至 20A 时）
  • Fs= 600 kHz/800 kHz/1000 kHz
  • 最高效率 = 91%（600 kHz 时）

产品优势

  • 易于使用的快速持续导通时间
  • OptiMOS ™ 5效率极高
  • 全面的保护功能

应用
