现货，推荐
符合RoHS标准

EVAL_3887_1VOUT

评估板 – 12 V 输入 1 V 输出，采用 IR3887
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_3887_1VOUT
EVAL_3887_1VOUT
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Supply Voltage min
    12 V
  • Sub Application
    Storage applications, Telecom and Datacom, Distributed POL power architectures
  • Topology
    Buck
  • Target Application
    Data Processing
  • Family
    DC-DC Converter
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage min
    1 V
  • Output Current max
    30 A
  • Frequency
    1000 kHz
受到推崇的
OPN
EVAL38871VOUTTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 CONTAINER
湿度 N/A
防潮包装 N/A
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 CONTAINER
湿度 -
防潮包装
无铅
无卤素
符合 RoHS 标准

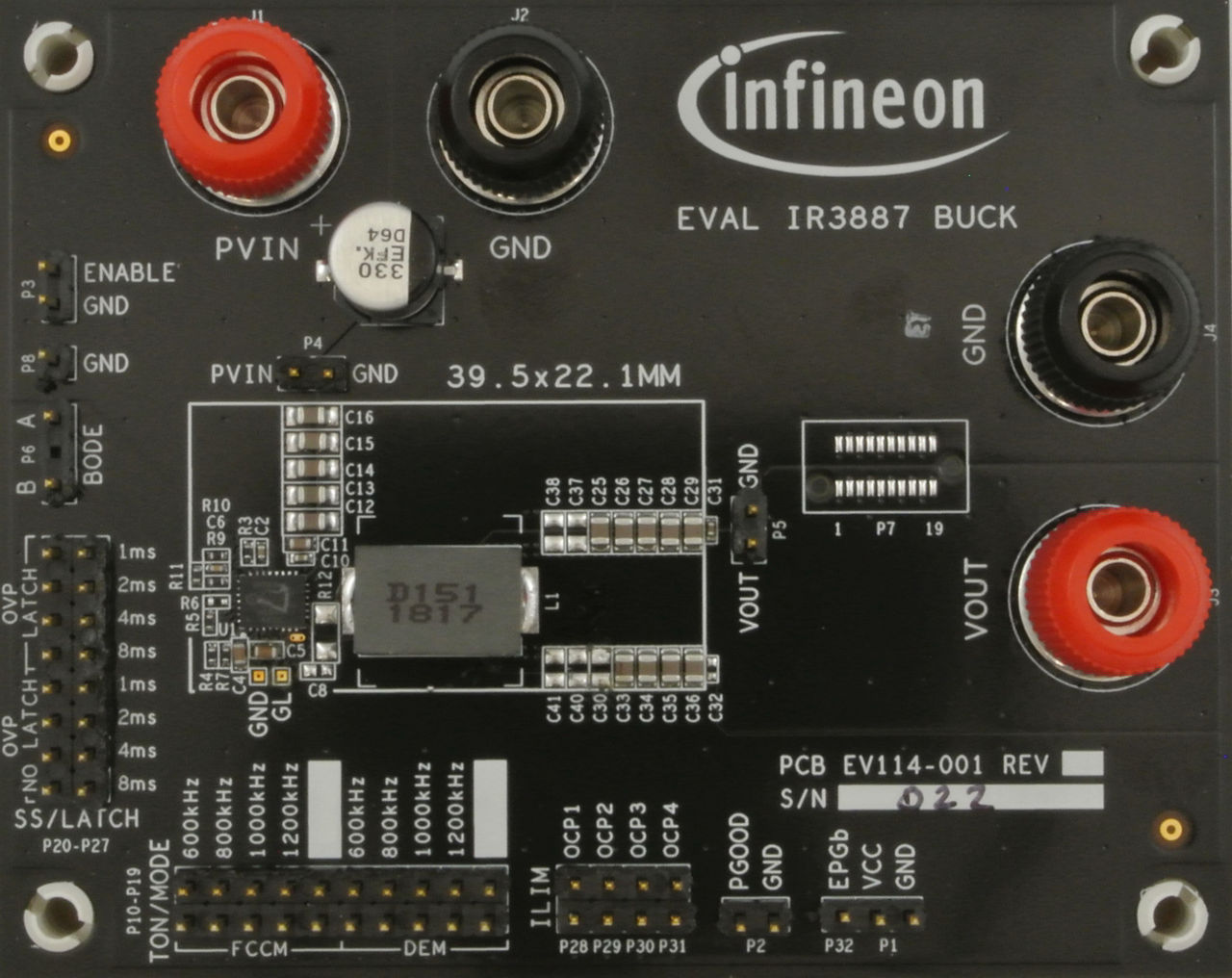

该电路板具有紧凑、高性能和灵活的特点，IR3887、OptiMOS ™ IPOL 具有恒定导通时间，采用小型 4x5 mm2 功率 QFN 封装。

特性

  • Vin= +12 V，Vout>= +1.0 V（0 至 30A）
  • Fs= 600 kHz/800 kHz/1000 kHz
  • L =150nH（12.4x8.3x8 mm3，DCR = 0.15 mΩ）
  • Cin= 10 x 22µF （25 V，陶瓷 0805）
  • Cout= 9x47μF + 1x470μF（6 mΩ，SP 电容）
