1ED3431MC12M

3 A、5.7 kV 单通道灵活隔离栅极驱动器，具有有源米勒钳位、可调 DESAT 和软关断。UL 1577 和 VDE 0884-11 认证
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED3431MC12M
1ED3431MC12M
每件.
数据手册

商品详情

  • Iq1 max
    4 mA
  • Iq2 max
    5 mA
  • PDout
    700 mW
  • RDSON_H(typ)
    1.12 Ω
  • RDSON_L(typ)
    0.82 Ω
  • RDSON_L (max)
    1.64 Ω
  • RthJA
    122 K/W
  • VBS UVLO (On)
    12 V
  • VBS UVLO (Off)
    11 V
  • VCC UVLO (On)
    2.95 V
  • VCC UVLO (Off)
    2.8 V
  • Turn Off Propagation Delay
    236 ns
  • RDSON_H(max)
    2.24 Ω
  • Package
    PG-DSO-16-33
  • Turn On Propagation Delay
    244 ns
  • Voltage Class
    2300 V
  • Qualification
    Industrial
  • Input Vcc
    3 V to 6.5 V
  • Output Current (Sink)
    2.5 A
  • Output Current (Source)
    3.8 A
  • Channels
    1
  • Configuration
    High-side
  • Isolation Type
    Galvanic isolation - Reinforced
受到推崇的
OPN
1ED3431MC12MXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-16
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-16
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™增强型单通道高灵活性隔离栅极驱动器，具有 ±3A 典型吸收和源峰值输出电流，采用节省空间的小型 DSO-16 细间距宽体封装，具有较大的爬电距离，适用于 IGBT、MOSFET 和 SiC MOSFET。 它属于 EiceDRIVER ™增强型 X3 模拟系列，具有 DESAT 和软关断、通过输入侧的外部电阻、单独输出和其他功能的高度可配置性。

特性

  • 单通道隔离栅极驱动器
  • 适用于高达 2300 V 的 Si 和 SiC 开关
  • 2300 V 功能。失调电压能够
  • ±3 A 典型值吸收和源峰值输出
  • 40 V 绝对最大值。输出电压
  • 独立的源输出和吸输出
  • 有源米勒钳位
  • 精确的 VCEsat 检测 (DESAT)
  • 软关断
  • 参数调整。从输入侧
  • 可调 DESAT 滤波时间
  • 可调软关断电流水平

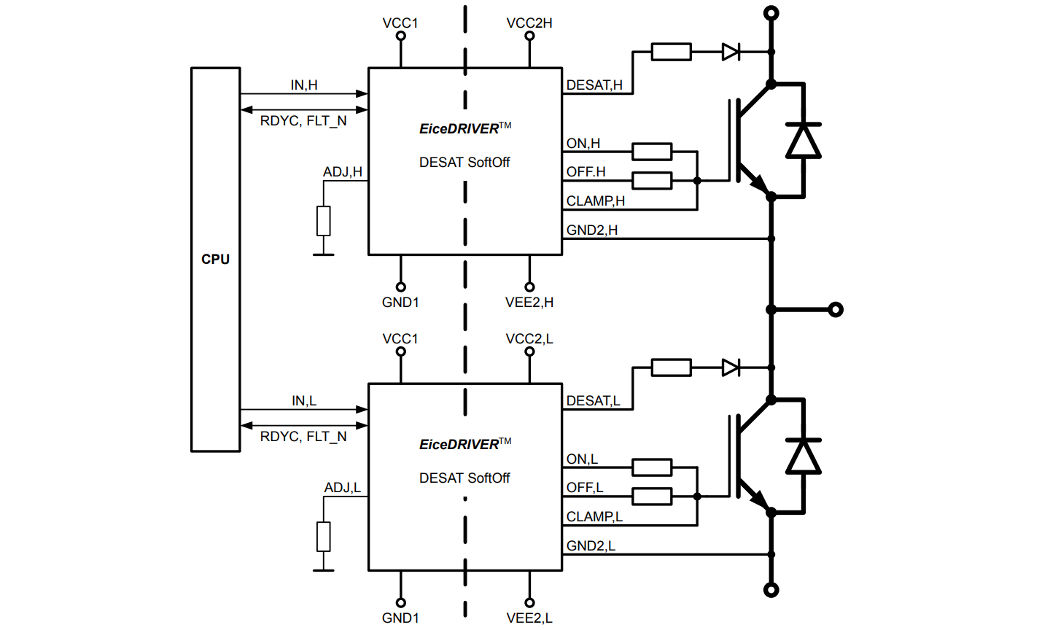

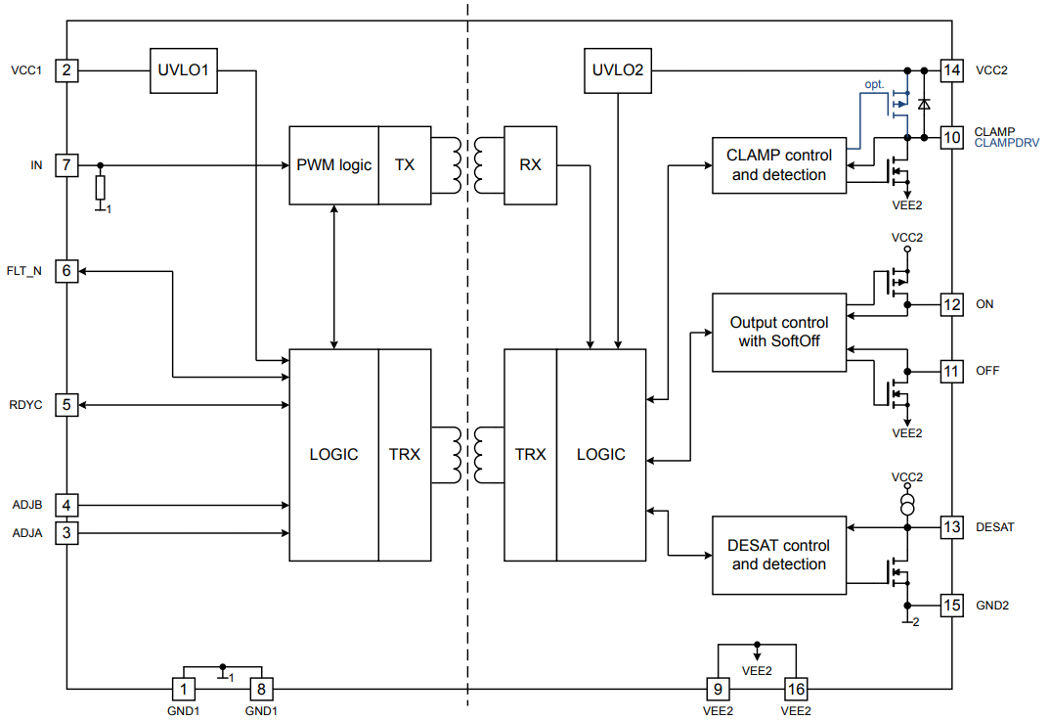

图表

1ED34x1MU12M.2
1ED34x1MU12M.2
1ED34x1MU12M.2 1ED34x1MU12M.2 1ED34x1MU12M.2
1ED34x1MU12M.1 1ED34x1MU12M.1 1ED34x1MU12M.1
×
