1ED44175N01B

25 V 单通道低侧栅极驱动器，集成过流保护 (OCP)、故障报告和使能功能
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED44175N01B
1ED44175N01B
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    11 V
  • VBS UVLO (On)
    11.9 V
  • VCC UVLO (Off)
    11 V
  • VCC UVLO (On)
    11.9 V
  • Turn Off Propagation Delay
    50 ns
  • Package
    PG-SOT23-6
  • Turn On Propagation Delay
    50 ns
  • Voltage Class
    25 V
  • Qualification
    Industrial
  • Input Vcc
    12.7 V to 20 V
  • Output Current (Sink)
    2.6 A
  • Output Current (Source)
    2.6 A
  • Channels
    1
  • Configuration
    Low-side
  • Isolation Type
    Non-isolated
受到推崇的
OPN
1ED44175N01BXTSA1
产品状态 active and preferred
英飞凌封装名称
PG-SOT23-6
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-SOT23-6
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 25 V 单通道低侧非反相栅极驱动器 IC，具有典型的 2.6 A 拉电流和灌电流，采用微型 6 引线 PG-SOT23 封装，通过将故障输出和启用功能组合到单个引脚来实现。 它通过集成比较器节省成本和空间，并通过我们专有的锁存免疫 CMOS 技术实现强大的单片设计，同时实现一流的故障报告准确性。

特性

  • -0.246 V 过流阈值
  • 过流检测
  • 单引脚故障输出与使能
  • 可编程故障清除时间
  • 宽电源电压 25 V Vcc 最大值
  • IGBT 欠压锁定
  • CMOS 施密特触发输入
  • 3.3,5 和 15 V 输入逻辑兼容。
  • 输出与输入同相
  • -10 Vdc 负。OCPpin的输入能力
  • 3 kV ESD HBM

图表

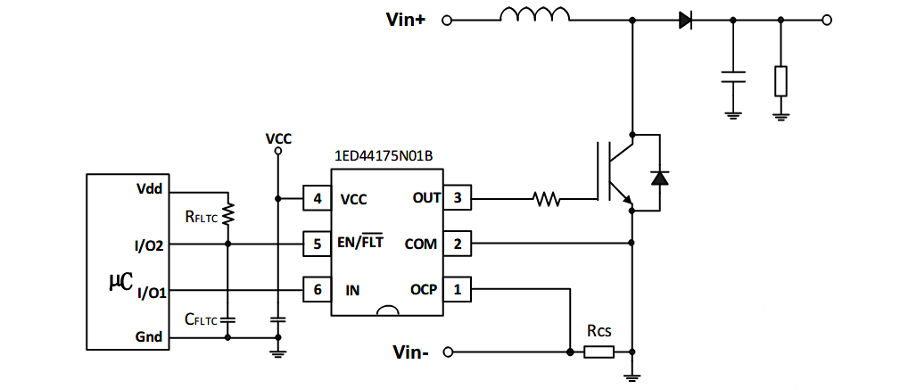

Connection_1ED44175N01B
Connection_1ED44175N01B
Connection_1ED44175N01B Connection_1ED44175N01B Connection_1ED44175N01B
×
